Кабинеты

Список Кабинеты

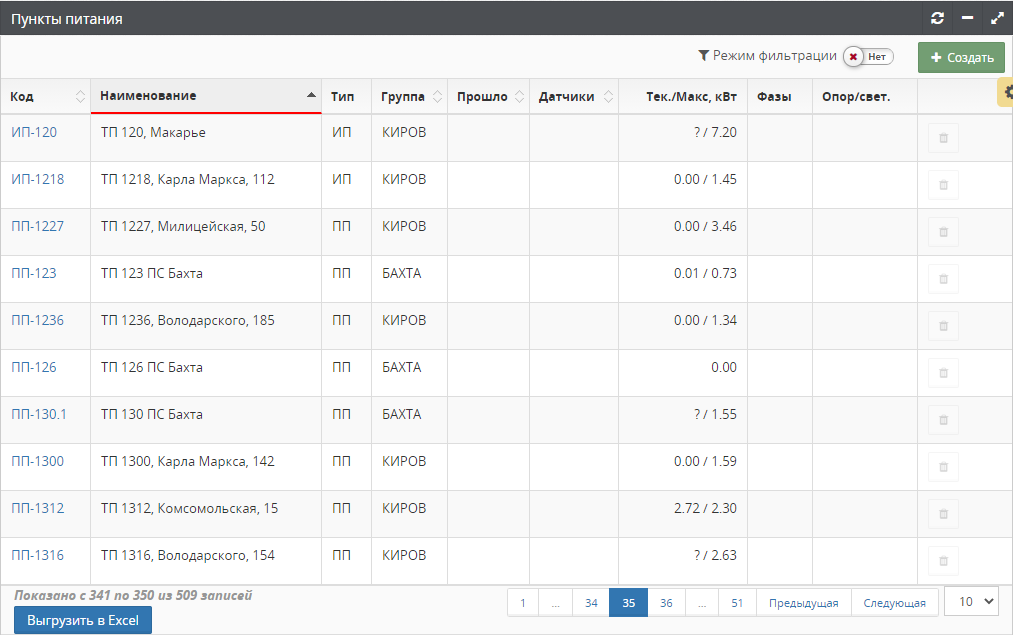

Внешний вид списка Кабинеты при наличии всех прав доступа.

См. принцип работы табличного представления в разделе концепция GUI, параграф таблица.

Колонки таблицы:

Наименование Описание
Код Уникальный код ШУНО
Наименование Название ШУНО
Тип Тип ШУНО
Группа Название группы ШУНО объединенных по территориальному признаку
Прошло
Датчики
Тек./Макс, кВт
Фазы
Опор/свет.

Действия

  • Переход на страницу ШУНО выполняется по клику ссылки в колонке Код
  • Создание ШУНО выполняется по нажатию на кнопку Создать
  • Удаление ШУНО выполняется по нажатию на кнопку Корзина

Страница ШУНО

Закладка мониторинг

Отображение оперативного статуса ШУНО и его компонентов.

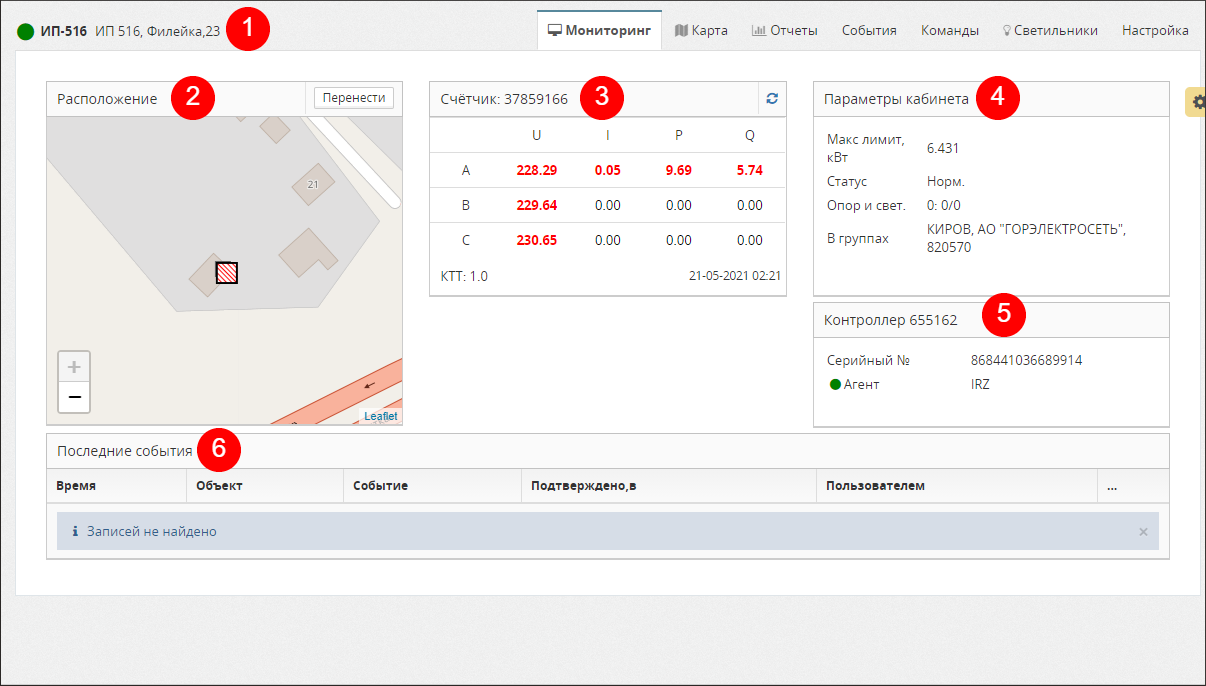

Легенда:

  1. Код, название и адрес ШУНО. В том числе иконки:
    • круг - состояние связи с контроллером;
    • замок - состояние двери;
    • стрелка вправо - состояние входного автомата.
  2. Местоположение на карте;
  3. Информация об установленном счетчике и последние считанные ключевые показания;
  4. Параметры и статистика;
  5. Информация об установленном контроллере ШУНО;
  6. Список событий связанных с ШУНО;
  7. Состояния контакторов и автоматов;

Действия

  • Изменение расположения ШУНО по нажатию на кнопку Перенести в блоке Расположение
  • Принудительное чтение показаний счетчика электроэнергии по нажатию кнопки Обновить в блоке Счетчик;
  • Ручное включение/отключение контакторов в блоке Компоненты

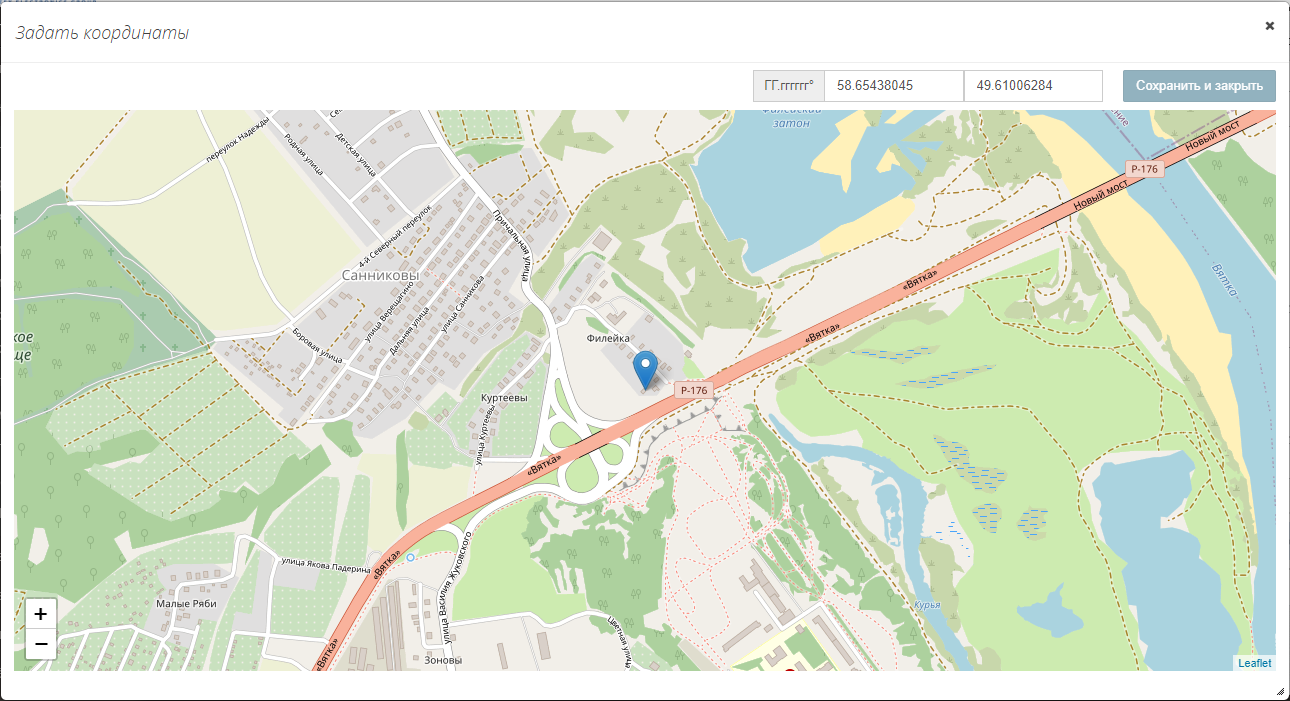

Изменения местоположения кабинета

Изменение местоположения кабинета может быть выполнено 2-мя способами:

  • Задать географических координат в полях ввода;
  • Захватить и перетащить макер мышкой.

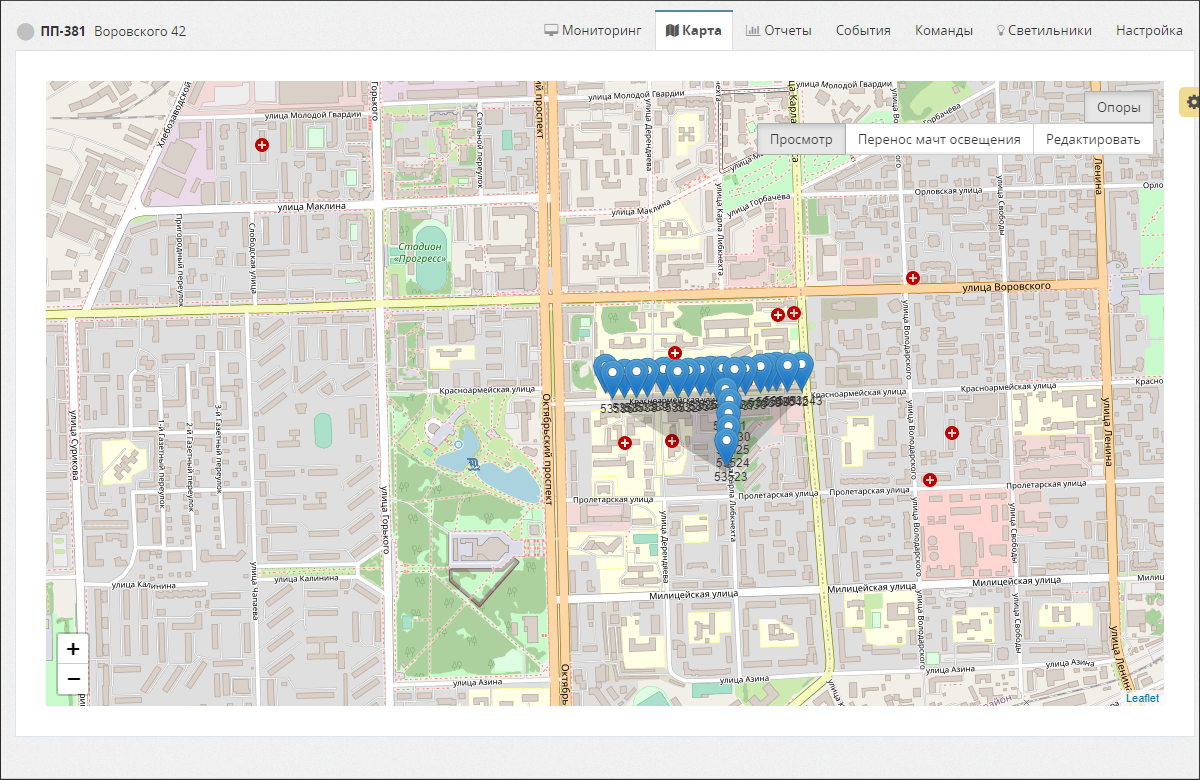

Закладка Карта

Отображение опор привязанных к кабинету.

Действия

Кнопки в правом углу карты являются кнопками переключения режима поведения интерфейса: Просмотр, Перенос мачт освещения, Редактирование.

  • Режим Просмотр: при клике в маркер появляется информационное окно;
  • Режим Перенос матч освещения: возможен захват и перемещение маркера на карте с помощью мышки;
  • Режим Редактирование: при клике в маркер появляется модалькое окно редактирования опоры

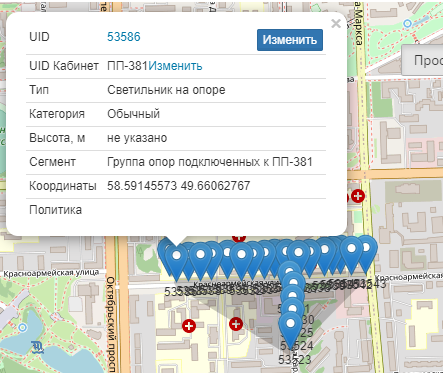

Информационное окно

Закладка Отчеты

Содержит интерактивные (возможность выбора интервала дат) отчеты в табличном и графическим виде. Перечень доступных отчетов зависит от требований проекта и как минимум содержит:

  • “Показания” - все снятые показания потребления за период;
  • “Потребление по дням” - потребление в суточном разрезе;
  • “Потребление за период” - общее потребление за период;
  • “Текущие мгновенные значения” - все показания полученные в текущий момент времени;
  • “Архив мгновенных значений” - все показания полученные за период;
  • “Срез по напряжению и току” - показания по напряжению и току за период;

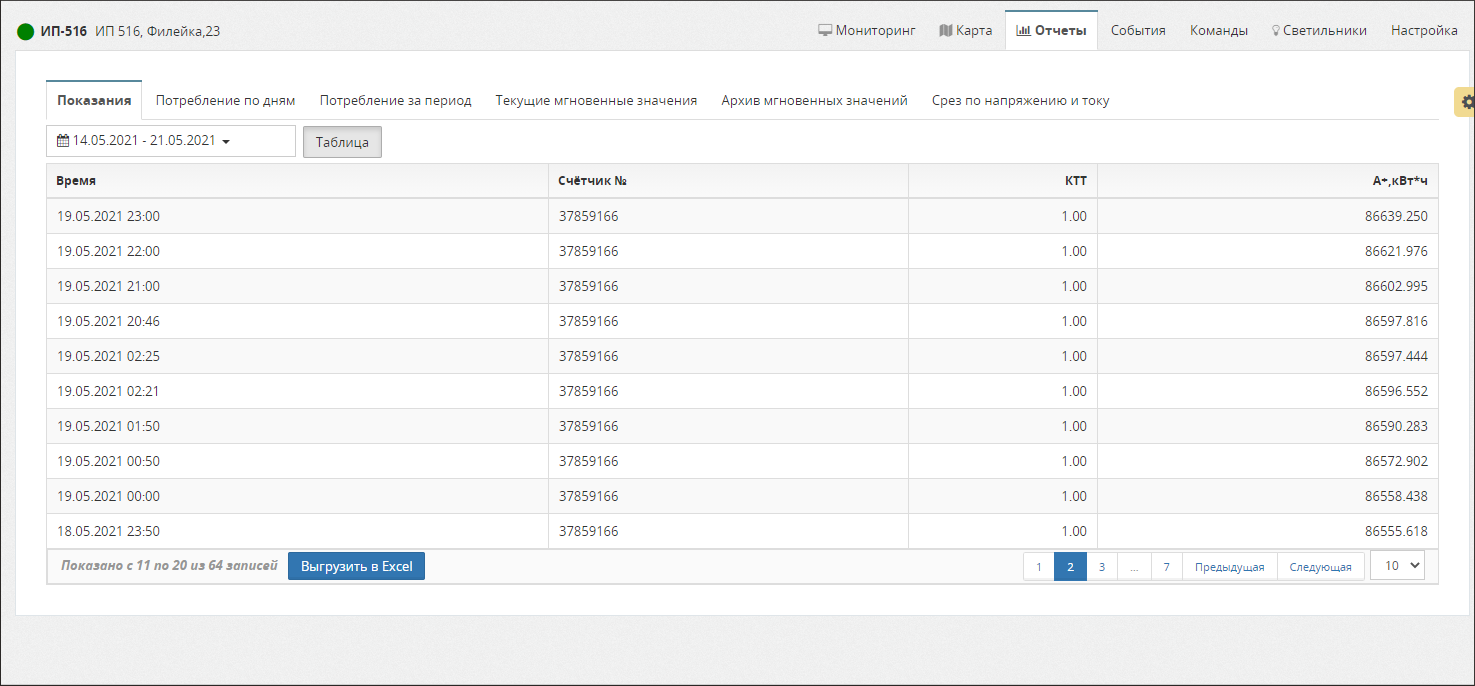

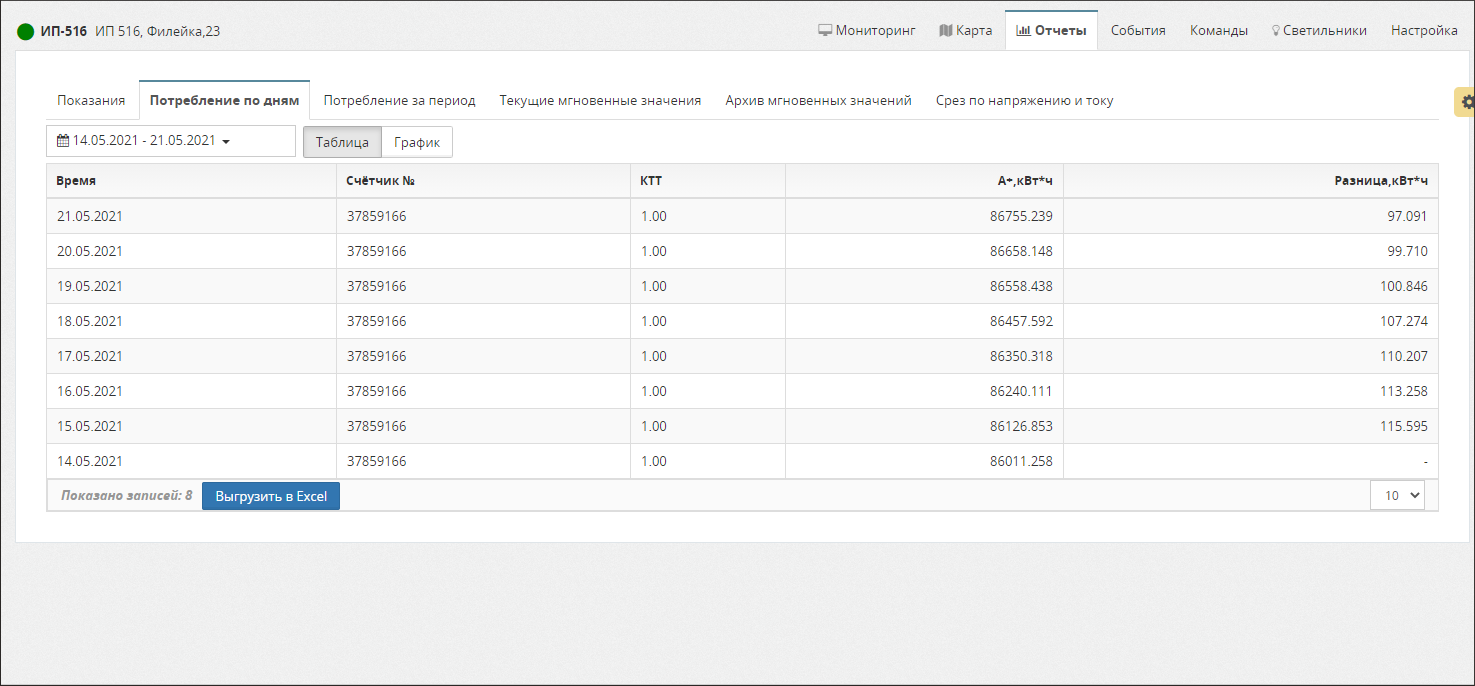

Показания

Потребления по дням

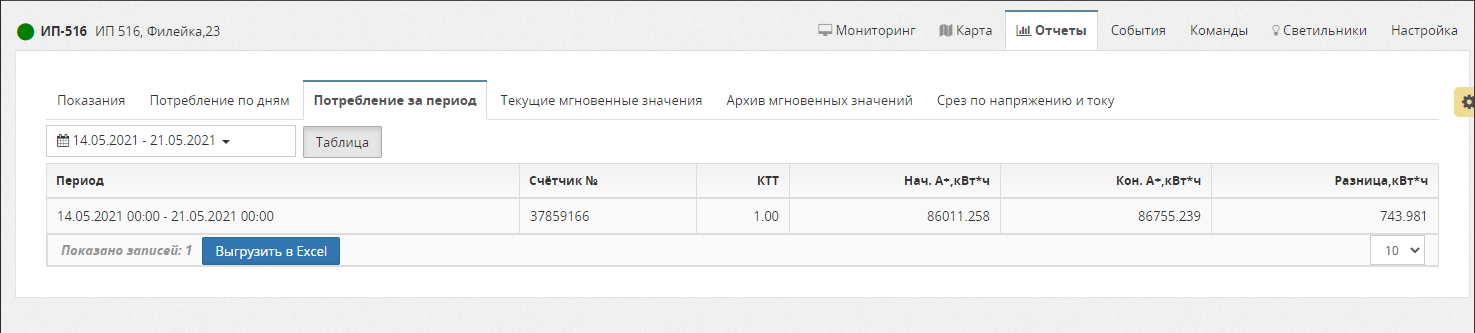

Потребления за период

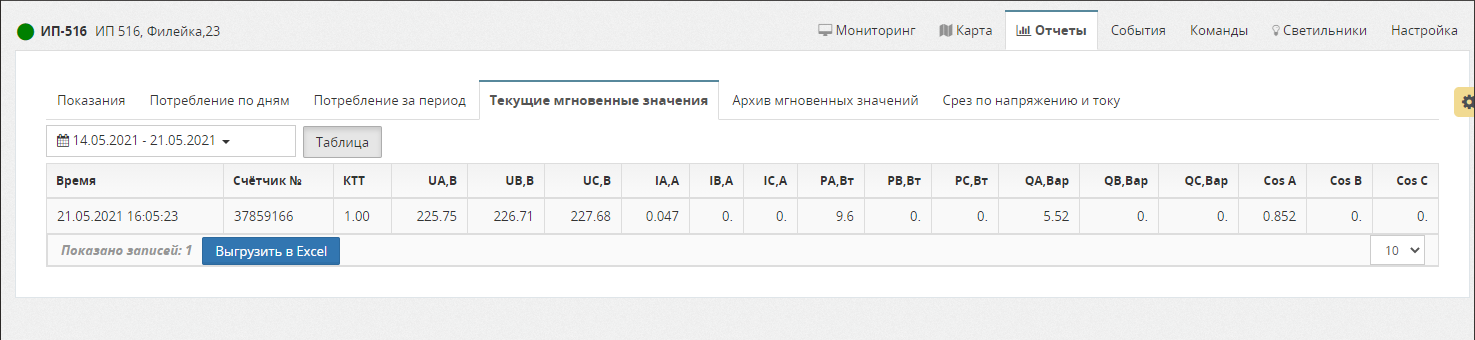

Текущие мгновенные значения

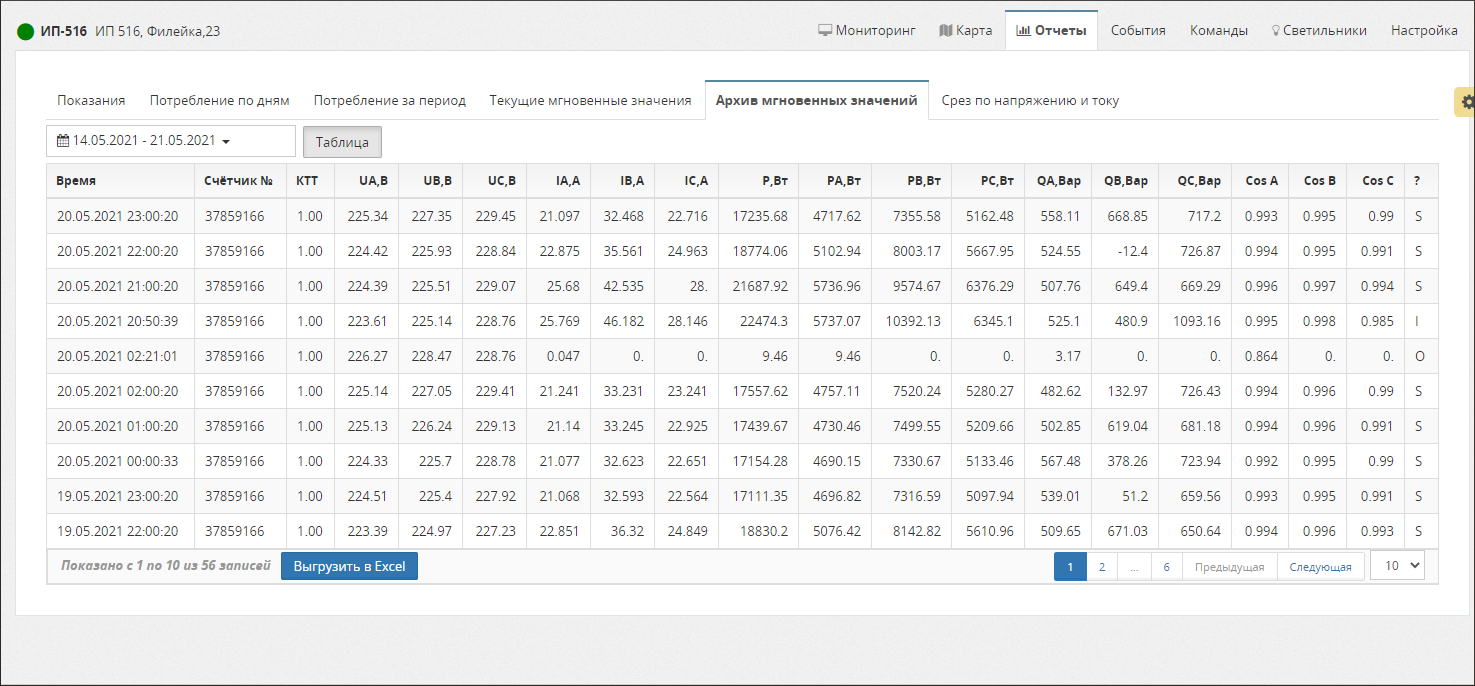

Архив мгновенных значений

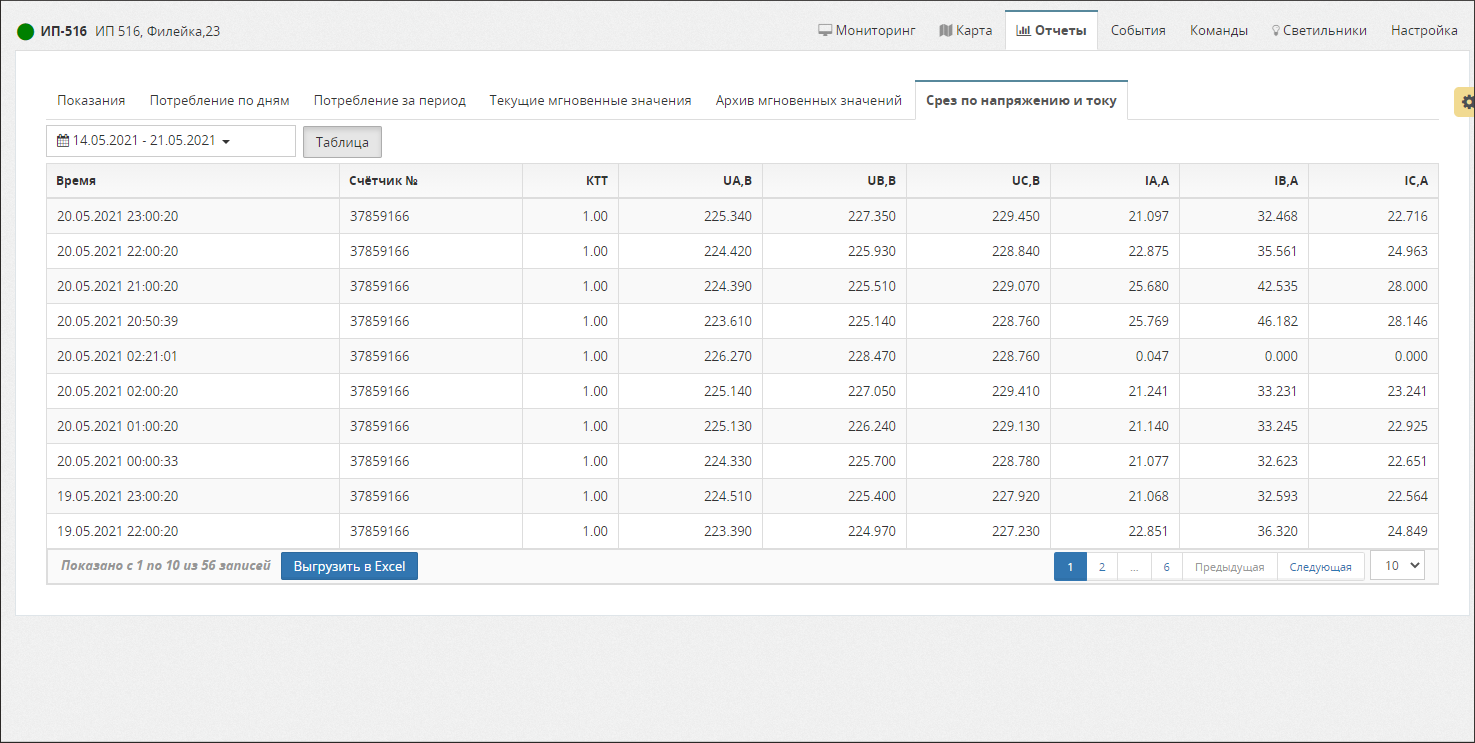

Срез по напряжению и току

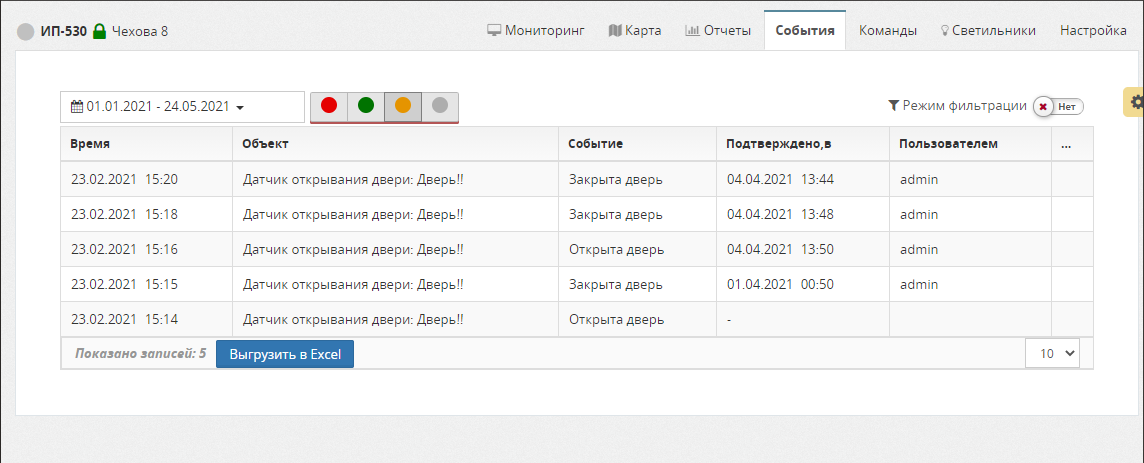

Закладка “События”

Отображаются события связанные с ШУНО и его компонентами.

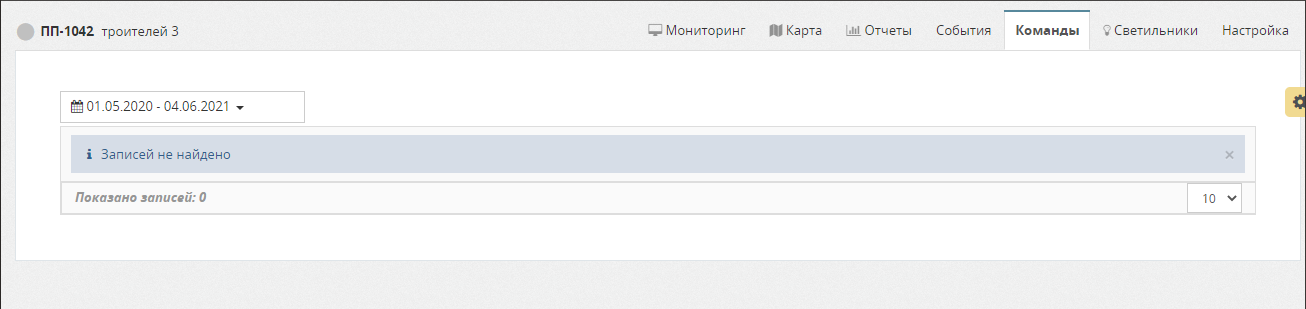

Закладка “Команды”

Отображаются команды отравленные на компоненты ШУНО.

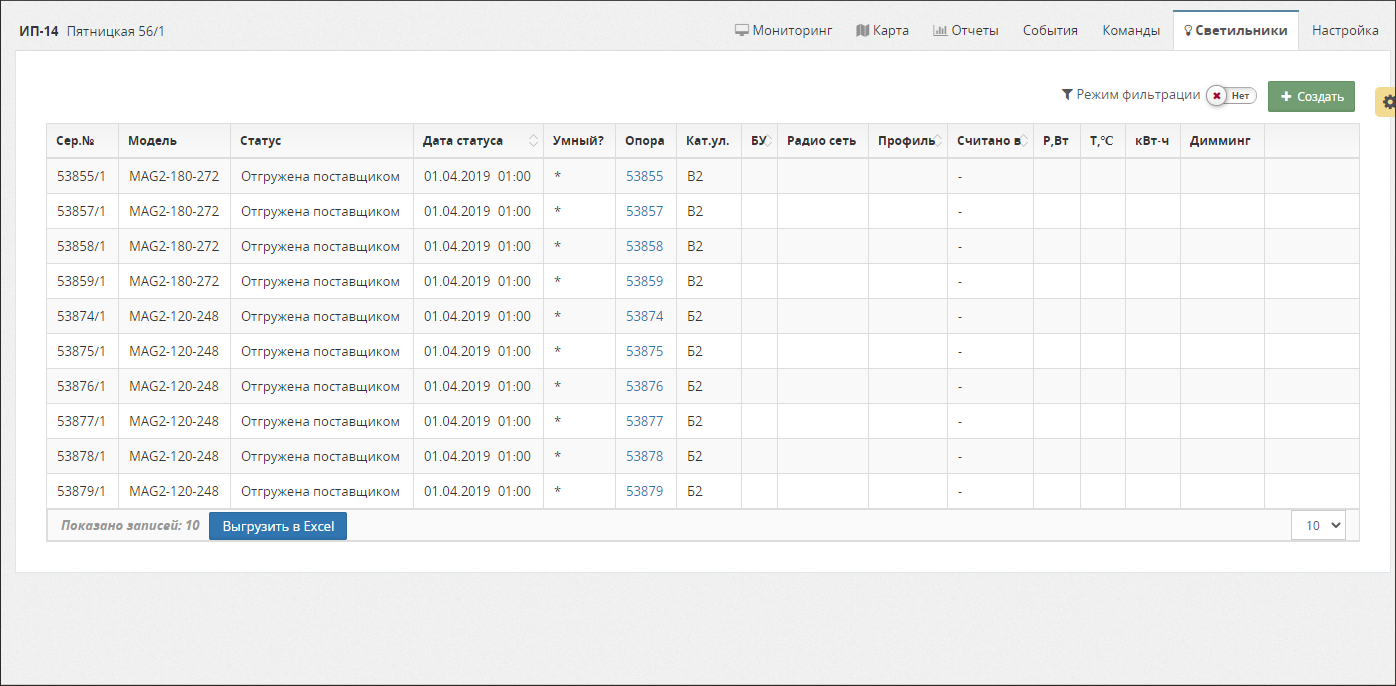

Закладка “Светильники”

Отображаются все (управляемые и неуправляемые) светильники которые питаются от ШУНО.

Колонки таблицы:

Наименование Описание
Сер.№ Серийный номер светильника
Модель Модель светильника
Статус Актуальное состояние светильника
Дата статуса Дата установки актуального состояния светильника
Умный? Возможность управления светильником
Опора Уникальный идентификатор опоры светильника
Кат.ул. Категория улицы
БУ Уникальный идентификатор блока управления светильником
Радио сеть Название радиосети обмена данными
Профиль Профиль светильника, набор параметров и правил функционирования
Считано в Последняя дата обмена информацией
Р,Вт Текущая мощность светильника в ватах
Т, С Температура в градусах цельсия
кВт-ч Расход электроэнергии
Димминг Установлен димминг

Действия

  • Создание светильника выполняется по нажатию на кнопку Создать. Более подробно механизм создания светильника расписан на список светильников

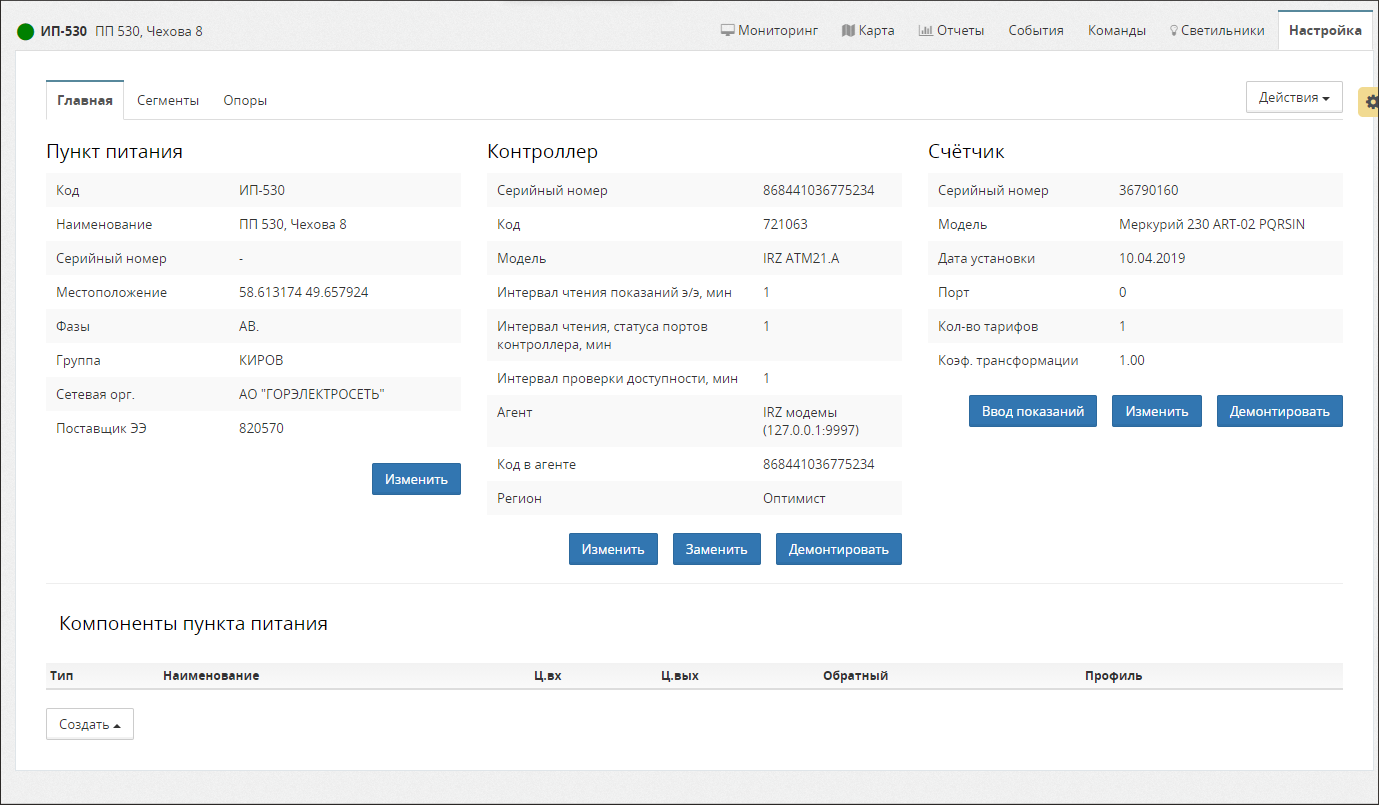

Закладка “Настройка”, вкладка “Главная”

Действия

  • Редактирование характеристик кабинета выполняется по нажатию на кнопку Изменить блока “Кабинет” см. Уточнение свойств ШУНО
  • Редактирование параметров контроллера выполняется по нажатию на кнопку Изменить раздела “Контроллер”
  • Замена контроллера выполняется по нажатию на кнопку Заменить раздела “Контроллер” см. Замена контроллера
  • Демонтаж контроллера выполняется по нажатию на кнопку Демонтировать раздела “Контроллер”. см Демонтаж контроллера
  • Ввод показаний счетчика выполняется по нажатию на кнопку Ввод показаний раздела “Счетчик”
  • Демонтаж счетчика выполняется по нажатию на кнопку Демонтировать раздела “Счетчик”, см. Демонтаж счетчика
  • Управление компонентами ШУНО в блоке “Компоненты” (см. Управление составом компонент ШУНО
  • Клонирование кабинета по клику в пункт меню Действия->Создать как

Управление контроллером

Механизм управления контроллером подробно расписан на список контроллеров

Ввод показаний счетчика

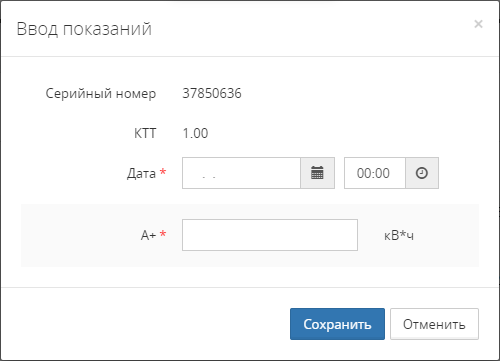

Ввод показаний счетчика выполняется в модальном окне

Редактирование счетчика

Механизм редактирование параметров счетчика подробно расписан на список счетчики

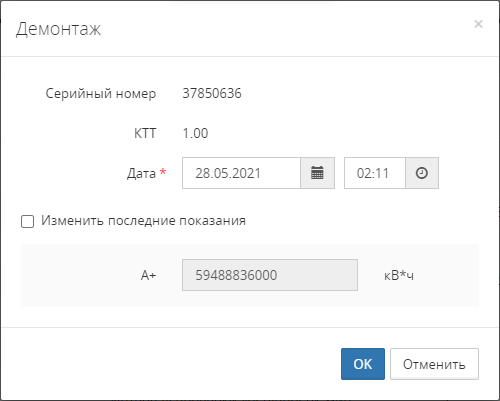

Демонтирование счетчика

Для изменения характеристик счетчика используется модальное окно.

Закладка “Настройка”, вкладка “Сегменты”

Подробно сегменты рассмотрены в разделе Сегменты

Закладка “Настройка”, вкладка “Опоры”

Подробно опоры рассмотрены в разделе страница опоры

Дополнительные действия

Помимо выше изложенных действий доступны также действия для выполнения которых необходимо нажать на кнопку “Действия”, при этом на экране появится выпадающее меню:

  • Создание клона кабинета выполняется по клику на меню “Создать как”

  • Активация поиска умных светильников кабинета выполняется по клику на меню “Активировать поиск светильников”

  • Удаление всех связных объектов выполняется по клику на меню “Удалить все связные объекты”

    • метрики
    • блоки управления
    • светильники
    • опоры

  • Уточнение координат опор выполняется по клику на меню “Уточнить координаты опор”

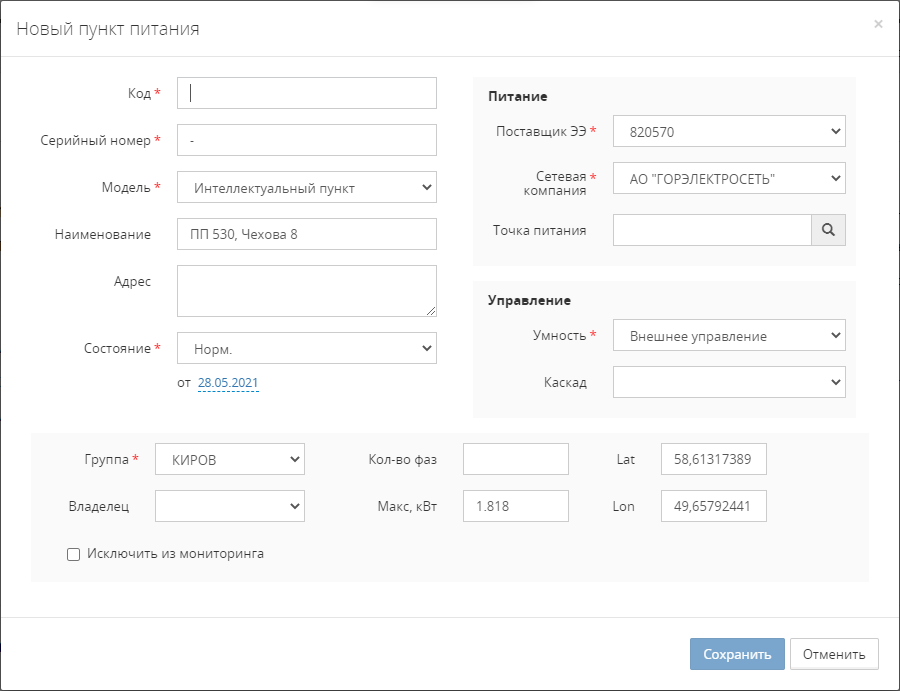

Создать как

Создание клона кабинета выполняется в модальном окне редактирования кабинета.

При этом параметры кабинета в окне заполняются текущими значениями. Назначение параметров изложено выше в разделе Создание кабинета
