Опоры

Список опор

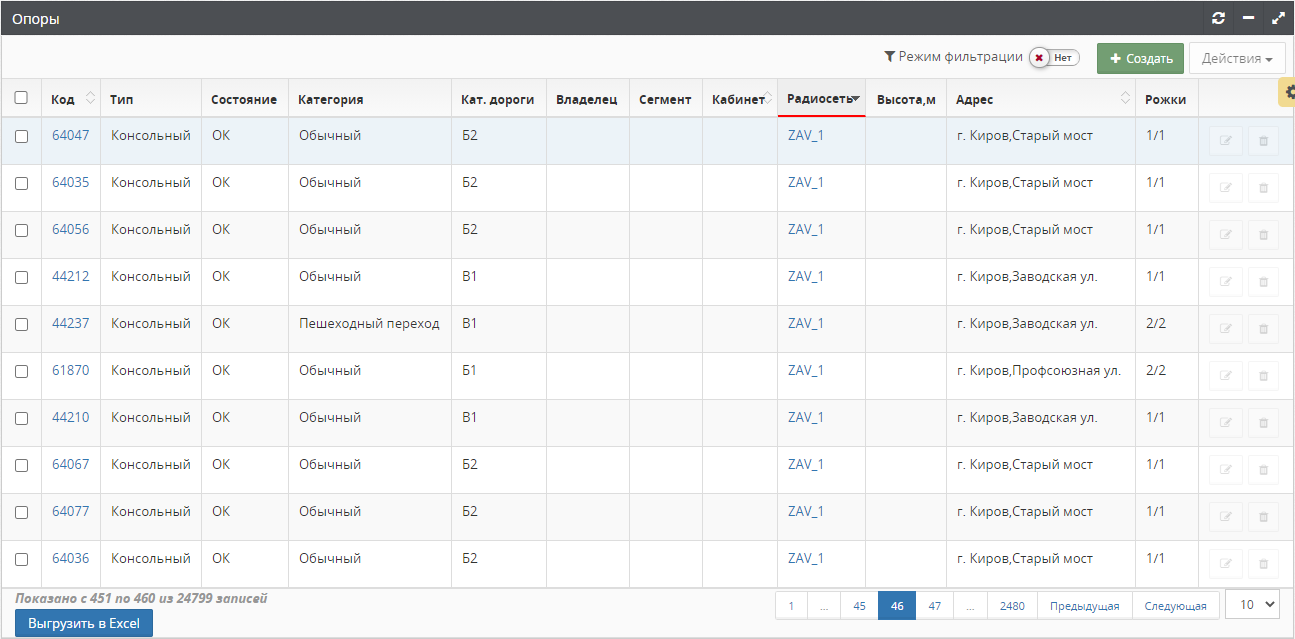

Внешний вид списка Опоры при наличии всех прав доступа.

См. принцип работы табличного представления в разделе концепция GUI, параграф таблица.

Колонки таблицы:

Наименование Описание
Код Уникальный код опоры
Тип Конструкция опоры
Состояние Эксплуатационное состояние
Категория Особенности размещения
Кат. дороги Категория дороги на которой установлена опора
Владелец Название организации собственника опоры
Сегмент В какой сегмент входит опора
Кабинет Объект управления освещением опоры
Радиосеть Наименования радиосети по которой осуществляется связь с БУ опоры
Высота, м Высота опоры в метрах
Адрес Ориентировочный, почтовый адрес опоры
Рожки Максимальное количество мест под установку светильников

Действия

  • Переход на страницу опоры;
  • Переход на страницу радиосети, которая обслуживает умный светильник установленный на опоре;
  • Создание опоры выполняется по нажатию на кнопку Создать;
  • Редактирование опоры выполняется по нажатию на кнопку Карандаш;
  • Удаление опоры выполняется по нажатию на кнопку Корзина;
  • Привязка опор к кабинету.

Страница опоры

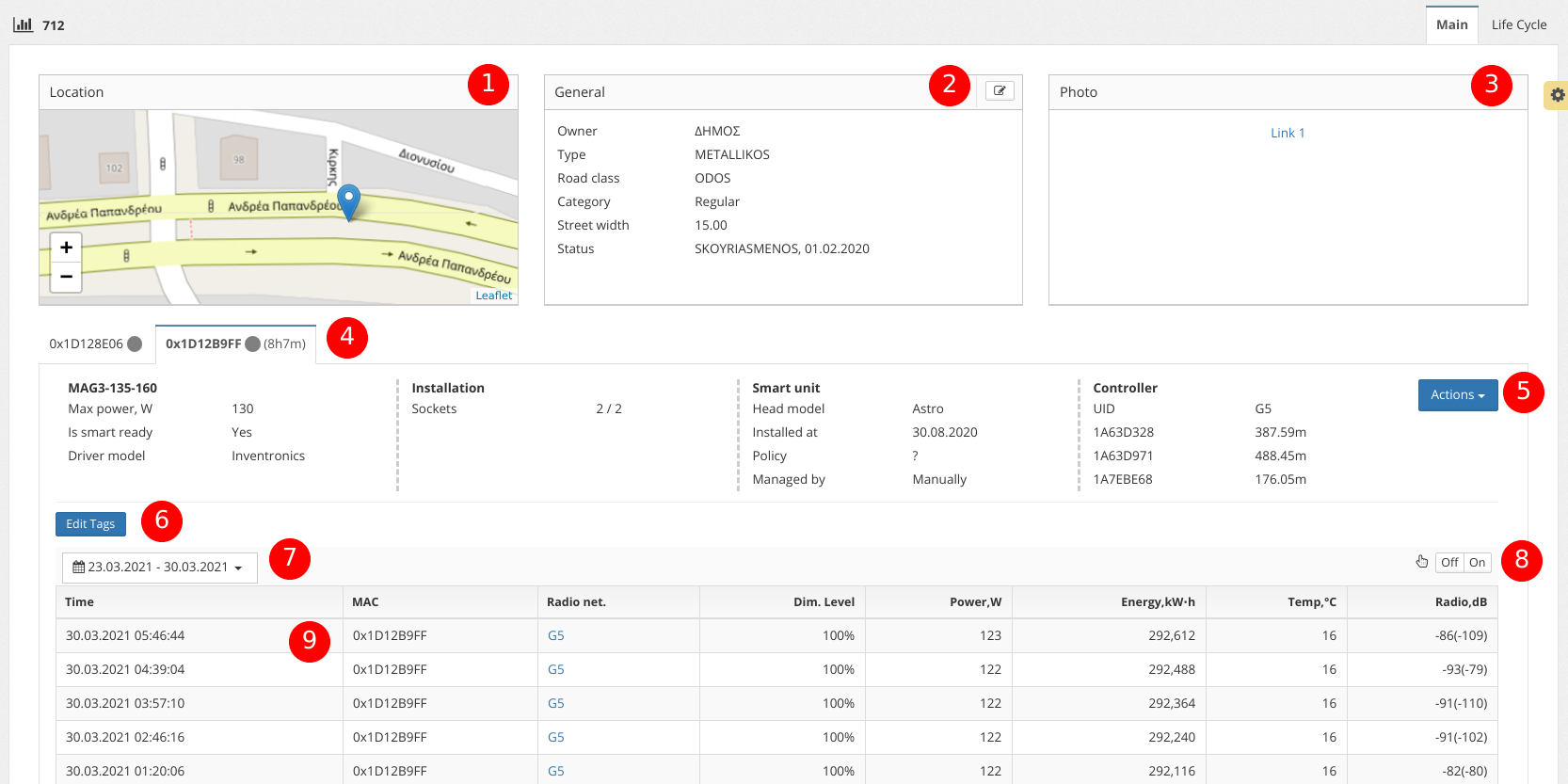

Внешний вид страницы Опора при наличии всех прав доступа.

Легенда:

  1. Местоположение опоры на карте;
  2. Общая информация об опоре. Кнопка вызова редактирования опоры;
  3. Информация об опоре в соответствии с требованиями проекта. Например фотографии.
  4. Одна закладка для каждого рожка опоры. В заголовке закладки отображается:
    • Пустой рожок, если светильник не установлен;
    • Неуправляемый, если в рожке установлен неуправляемый светильник;
    • MAC адрес БУ светильника, если в рожке установлен умный светильник и БУ привязан;
    • Не привязан БУ, если в рожке установлен умный светильник и БУ не привязан.
  5. Кнопка вызова возможных действий над текущим светильником;
  6. Кнопка редактирования тэги светильника;
  7. Компонент выбора интервала дат, для отображения метрик светильника;
  8. Кнопки отправки команд димминга.
  9. Список метрик в соответствии с интервалом дат указанным в (7).

Действия на странице опоры

  • Просмотр характеристик установленных светильников;

  • Просмотр метрик функционирования установленных умных светильников;

  • Редактирование характеристик светильника если рожок занят;

  • Установка светильника если рожок пустой;

  • Демонтаж светильника если рожок занят;

  • Привязка БУ если рожок занят светильником, он умный и БУ не привязан;

  • Замена БУ если рожок занят светильником, он умный и БУ привязан;

  • Демонтаж БУ если рожок занят светильником, он умный и БУ привязан;

  • Редактирование тэгов светильника;

  • Изменение уровня мощности (димминг) одного светильника выполняется по нажатию на кнопку Лампочка если светильник управляемый;

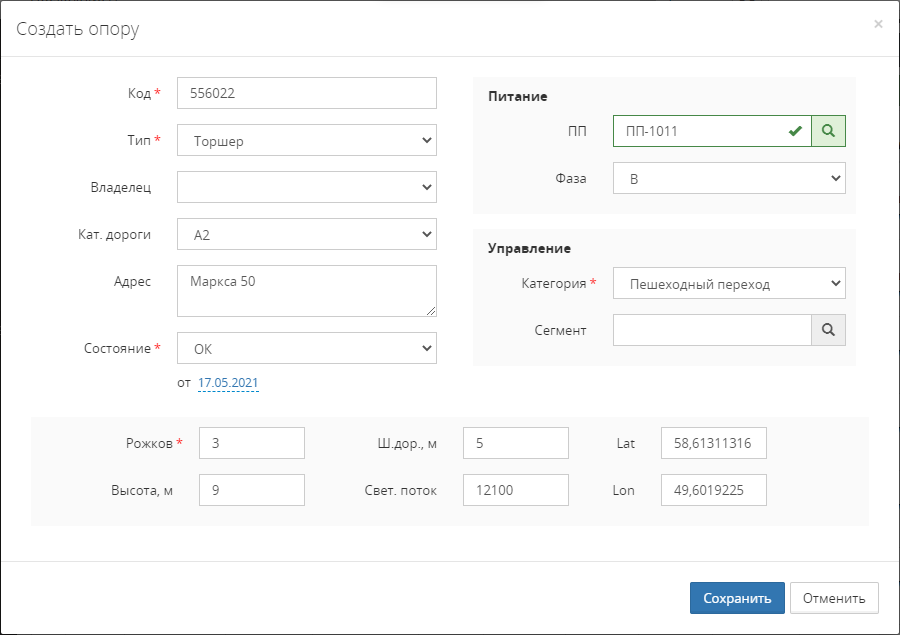

Создание опоры

Характеристики опоры вводятся в специальном модальном окне.

Наименование Описание
Код Уникальный код опоры, задается при регистрации в системе
Тип Особенность конструкции опоры
Владелец Название организации собственника опоры
Кат. дороги Категория дороги на которой установлена опора
Адрес Ориентировочный, почтовый адрес опоры
Состояние Эксплуатационное состояние
ПП Пункт (кабинет) от которого запитана опора
Фаза Питающий провод
Категория Обозначение места установки опоры
Сегмент Определенная ограниченная область, район в котором расположена опора
Рожков Количество рожков на опоре в которые возможна установка светильника
Высота, м Высота опоры в метрах
Ш.дор., м Ширина дороги в метрах
Свет. поток Максимальный мощность светового потока
Lat Географическая координата широты
Lon Географическая координата долготы

Редактирование опоры

Внешний вид модального окна изменения характеристик опоры, аналогичен окну создания (см. выше).

Удаление опоры

Для удаления опоры, необходимо предварительно демонтировать все установленные на опору светильники.

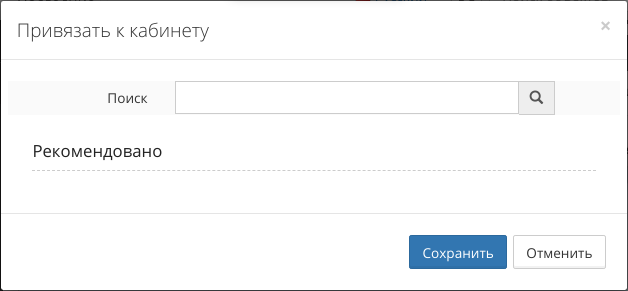

Привязка опор к кабинету

Выполняется в пункте меню Действия->Привязать к кабинету, предварительно необходимо отметить галочками строчки таблицы.

Поиск ШУНО осуществляется по коду и наименованию.

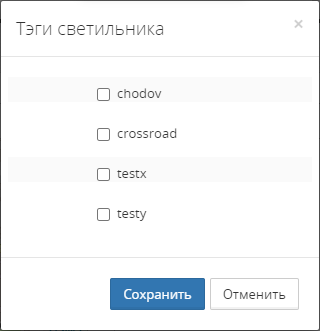

Редактирование тэгов светильника;

Выполняется по нажатию на кнопку Изменить тэги
