Светильники

Список Светильников

Список светильников доступен в нескольких представлениях:

  • Все установленные - светильники с привязкой к опорам уличного освещения;
  • Все установленные умные - светильники с привязкой к опорам уличного освещения и имеющие тип БУ встроенный или внешний;
  • Склад - светильники без привязки с опорами уличного освещения.

В зависимости от типа представления, в таблице отображаются разные колонки.

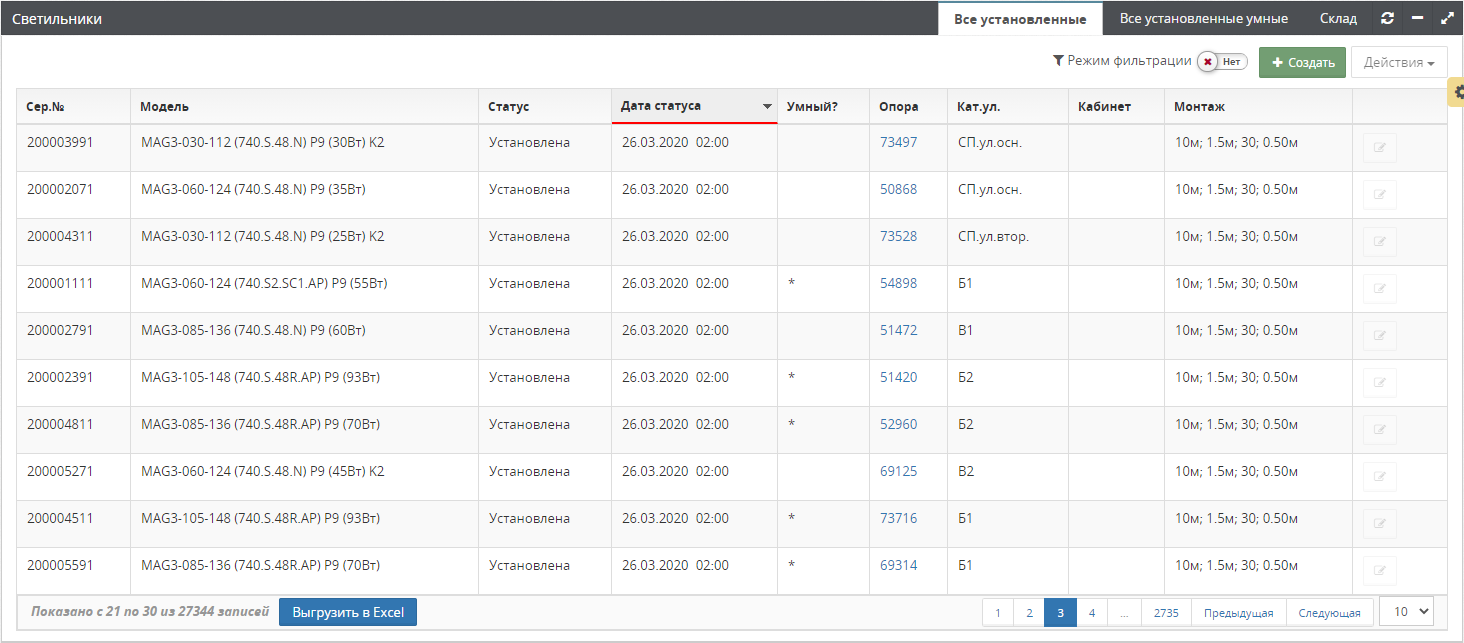

Внешний вид списка Все установленные при наличии всех прав доступа.

См. принцип работы табличного представления в разделе концепция GUI, параграф таблица.

Колонки таблицы:

Наименование Описание
Сер.№ Серийный номер
Модель Модель светильника
Статус Текущее состояние светильника
Дата статуса Дата установки текущего состояния светильника
Умный? Признак “управляемости”. Показывает возможность установки блока управления
Опора Опора на которой установлен светильник
Кат.ул. Категория улицы
Кабинет Принадлежность светильника к кабинету (определяется через опору)
Монтаж Характеристики точки крепления светильника: высота монтажа; длина консоли; угол наклона; свес.

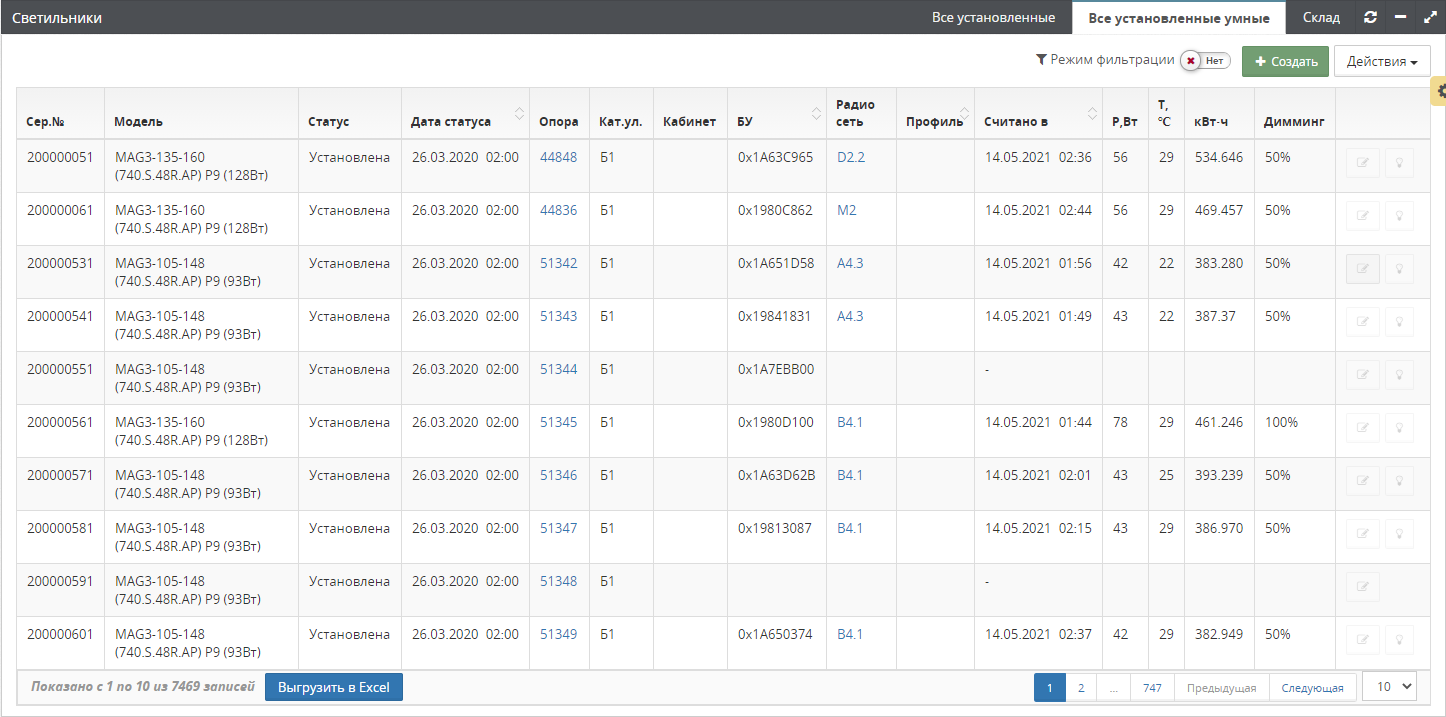

Внешний вид списка Все установленные умные при наличии всех прав доступа.

См. принцип работы табличного представления в разделе концепция GUI, параграф [таблица](/ru/docs/введение/концепция GUI#таблица).

Колонки таблицы:

Наименование Описание
Сер.№ Серийный номер
Модель Модель светильника
Статус Текущее состояние светильника
Дата статуса Дата установки текущего состояния
Опора Опора на которой установлен светильник
Кат.ул. Категория улицы
Кабинет Принадлежность светильника к кабинету (определяется через опору)
БУ Уникальный идентификатор (МАС адрес) блока управления
Радиосеть Радиосеть, через которую БУ обменивается данными с центральной системой
Профиль Название профиля освещения для данного светильника
Считано в Дата получения последних метрик с БУ светильника
Р, Вт Мощность потребления в ваттах (в последней метрике)
Т, С Температура в градусах Цельсия (в последней метрике)
кВт*ч Суммарное потребление электроэнергии светильником с момента установки БУ
Димминг Текущий уровень мощности светильника в процентах (0% - выключено, 100% - максимальная мощность)

Действия

  • Переход на страницу светильника (опоры к которой привязан светильник).
  • Создание светильника выполняется по нажатию на кнопку Создать;
  • Редактирование светильника выполняется по нажатию на кнопку Карандаш;

Дополнительные действия для светильников из списка “Все установленные умные”

  • Переход на страницу радиосети;
  • Изменение уровня мощности (димминг) одного светильника выполняется по нажатию на кнопку Лампочка;
  • Изменение уровня мощности (димминг) нескольких светильников выполняется в пункт меню Действия->Выполнить команду;

Страница светильника

В текущей версии системы, у светильника нет собственной страницы. При клике в номер опоры открывается страница опоры и автоматически выбирается закладка со светильником. См. страница опоры

Создание светильника

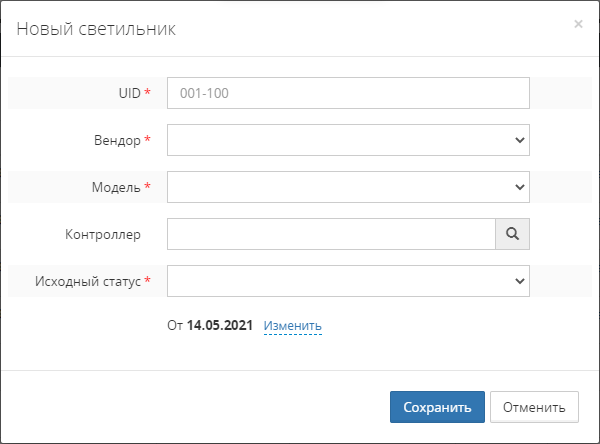

Для создания светильника (нескольких светильников) необходимо задать базовые характеристики светильника. Характеристики задаются в модальном окне.

Наименование Описание
UID Серийный номер. При вводе числового интервала, где кол-во цифр совпадает, будет создано несколько светильников с указанными характеристиками.
Вендор Производитель светильника
Модель Модель светильника. Список отфильтрован по вендору
Контроллер
Исходный статус Статус назначаемый светильнику при создании.

Предполагается, что создаваемые светильники, это светильники которые принимаются на склад и привязываются к опорам позже в процессе монтажа.

Редактирование светильника

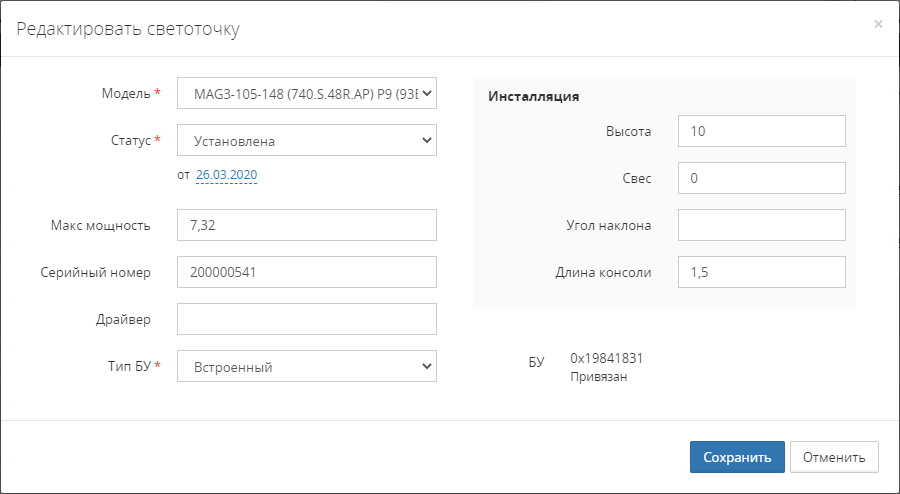

Характеристики светильника изменяются в специальном модальном окне.

В модальном окне редактирования светильника могут быть изменены не только собственные характеристики светильника, но и параметры монтажа, поэтому заголовок окна Редактировать светоточку.

Наименование Описание
Модель Модель светильника
Статус Состояние светильника
Макс мощность Значение задается в ваттах, если максимальная мощность данного светильника лимитирована индивидуально на уровне драйвера.
Серийный номер Уникальный номер светильника
Драйвер Название или серийный номер драйвера при наличии.
Тип БУ Характеристика БУ
Высота Высота монтажа
Свес Свес светильника
Угол наклона Угол наклона
Длина консоли Длина консоли

Изменения уровня мощности светильника

Димминг (установка уровня мощности) отдельного светильника осуществляется во всплывающем меню где перечислены допустимые уровни мощностей для данной модели светильника.

При клике в пункт меню, на БУ отправляется команда установки уровня текущей мощности.

Подробно на странице Особенности исполнения команд

Данная функция используется только для тестирования работы отдельного светильника. Предполагается, что светильники изменяют свою мощность в автоматическим режиме согласно правилам политики освещения и профилей.

Изменения уровня мощности нескольких светильников

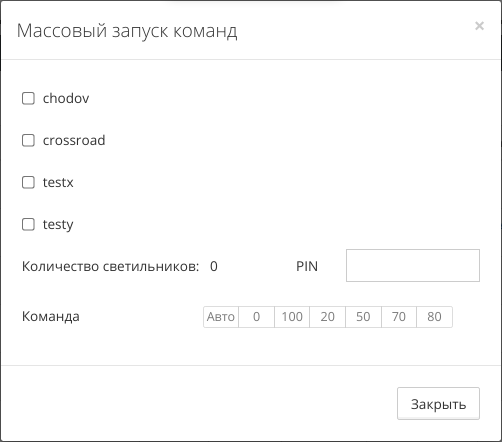

Димминг (установка уровня мощности) нескольких светильника осуществляется в модальном окне.

  • Устанавливая галочки напротив меток происходит подсчет количества светильников на которые будет отправлена команда димминга. При выборе нескольких меток, работает правило “логическое И”.

  • Поле PIN требуется для защиты от несанкционированной отправки команды.

  • При клике в кнопку уровня димминга, на БУ светильников удовлетворяющих выбранным меткам, отправляются команды установки уровня текущей мощности. Модальное окно закрывается.
