Уточнение свойств кабинета

Свойства ШУНО

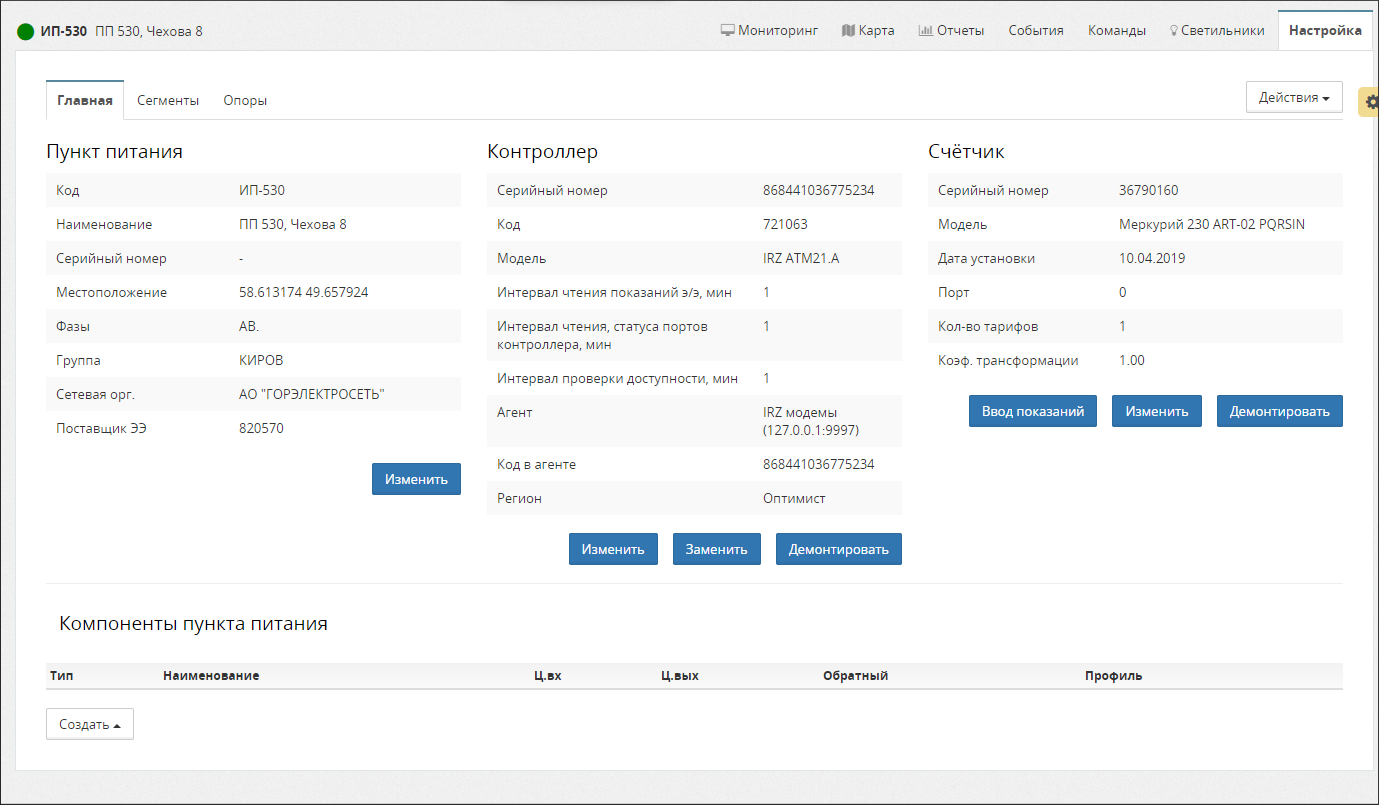

Характеристики ШУНО настраиваются на странице ШУНО, закладка Настройка->Главная

Окно разделено на четыре блока:

  • собственные характеристики ШУНО;
  • характеристики установленного контроллера ШУНО;
  • характеристики установленного счетчика электроэнергии;
  • список компонентов ШУНО и их связь с цифровыми портами контроллера.

Блоки Контроллер, Счетчик, Компоненты могут быть пустыми при отсутствии данных устройств.

Ввод характеристик ШУНО

Выполняется в модальном окне при создании или редактировании ШУНО.

![](../../../../руководства/пользователя/технический учет/кабинеты/cabinet-create.png)

Наименование Описание
Код Уникальный код кабинета. Используетя для отображения в зависимых формах и таблицах. Числовой на конце используется для сортировки. Например ПП-9 и ИП-10 будут отсортированы по числам на конце: сначала 9, потом 10.
Серийный номер Серийный номер ШУНО
Модель Модель ШУНО
Наименование Наименование или альтернативный код ШУНО
Адрес Ближайший ориентировочный почтовый адрес местонахождения кабинета
Состояние Эксплуатационное состояние кабинета
Группа Название группы кабинетов объединенных по территориальному признаку
Владелец Собственник кабинета
Исключить из мониторинга Установленная галочка позволяет скрыть ШУНО в матрице диспетчерского контроля. Например, если ШУНО является проектируемым или оно демонтировано.
Поставщик ЭЭ Энергосбытовая компания
Сетевая компания Сетевая компания к которой подключен ШУНО
Точка питания Трансформаторная подстанция от которой питается ШУНО
Умность Уровень интеллектуальности ШУНО
Каскад Название каскада, если ШУНО входит в каскад как ведомый
Кол-во фаз Количество фаз электроэнергии на входе в ШУНО
Макс, кВт Максимальная проектная мощность потребления электроэнегии, в киловаттах. Пусто, если данные не определены. Исходя из этого значения, могут формироваться предупреждения о превышении мощности.
Lat Географическая широта расположения
Lon Географическая долгота расположения

Привязка устройств к ШУНО

См. инструкции по монтажу и замене контроллера ШУНО, а так же инструкции по монтажу и замене счетчика электроэнергии.

Управление составом компонентов ШУНО

Для успешной добавления компонентов, необходима наличие контоллера привязанного к ШУНО. Входные и выходные цифровые порты контроллера используются для связи с компонентами.

Внешний вид списка компонентов ШУНО при наличии всех прав доступа:
![](../../../../руководства/пользователя/технический учет/кабинеты/cabinet-component.png)

Колонки таблицы:

Наименование Описание
Тип Тип компонента
Наименование Название компонента, которое будет отображаться для компонентов типа: исходящий автомат, контактор.
Ц.вх Номер цифрового входа контроллера, к которому подключается компонент
Ц.вых Номер цифрового выхода контроллера, к которому подключается компонент (в случае, если компонент удаленно управляемый - например контактор)
Обратный Признак необходимости инвертировать значение считанного с цифрового входа перед интерпретацией значения
Профиль Профиль освещения при использовании семисторов и плавной подачи питания в сторону светильников

Добавление компонентов выполняется нажатием на кнопку Создать ![](../../../../руководства/пользователя/технический учет/кабинеты/cabinet-component-create.png)

Редактирование свойств компонента производится по клику в ссылку.

![](../../../../руководства/пользователя/технический учет/кабинеты/cabinet-component-edit.png)

Удаление компонента производится по клику в Крестик в правой части строки.
