Объекты на карте

Страница карты

См. принцип работы карты в разделе концепция GUI, параграф карта.

Действия

  • Поиск объекта на карте выполняется по введенной в Поле поиска объекта информации

  • Отображение сегментов на карте выполняется нажатием на кнопку Сегменты

  • Отображение пунктов питания на карте выполняется нажатием на кнопку ПП

  • Отображение опор на карте выполняется нажатием на кнопку Опоры

  • Отображение светильников на карте выполняется нажатием на кнопку Светильники

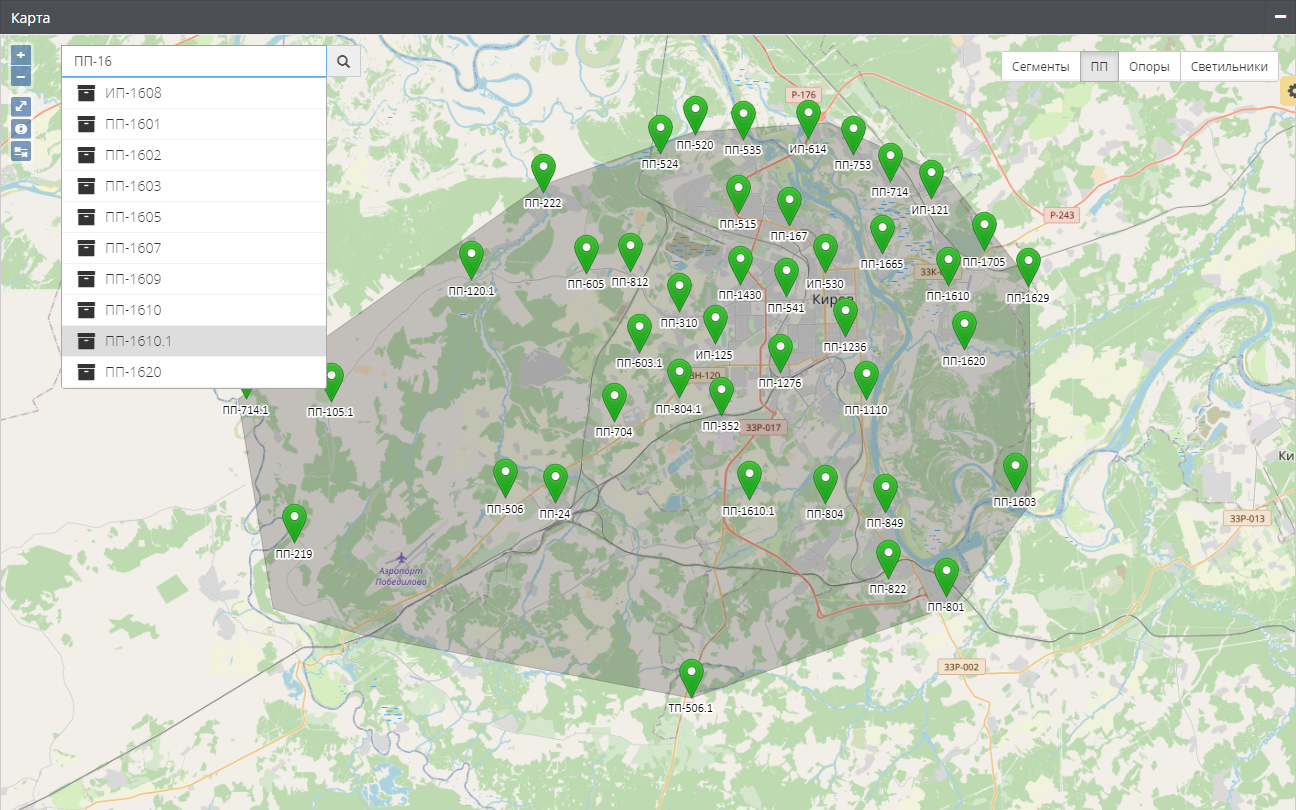

Поиск объекта

Поиск объекта на карте производится вводом части Кода или UID объекта и последующим выбором из выпадающего списка

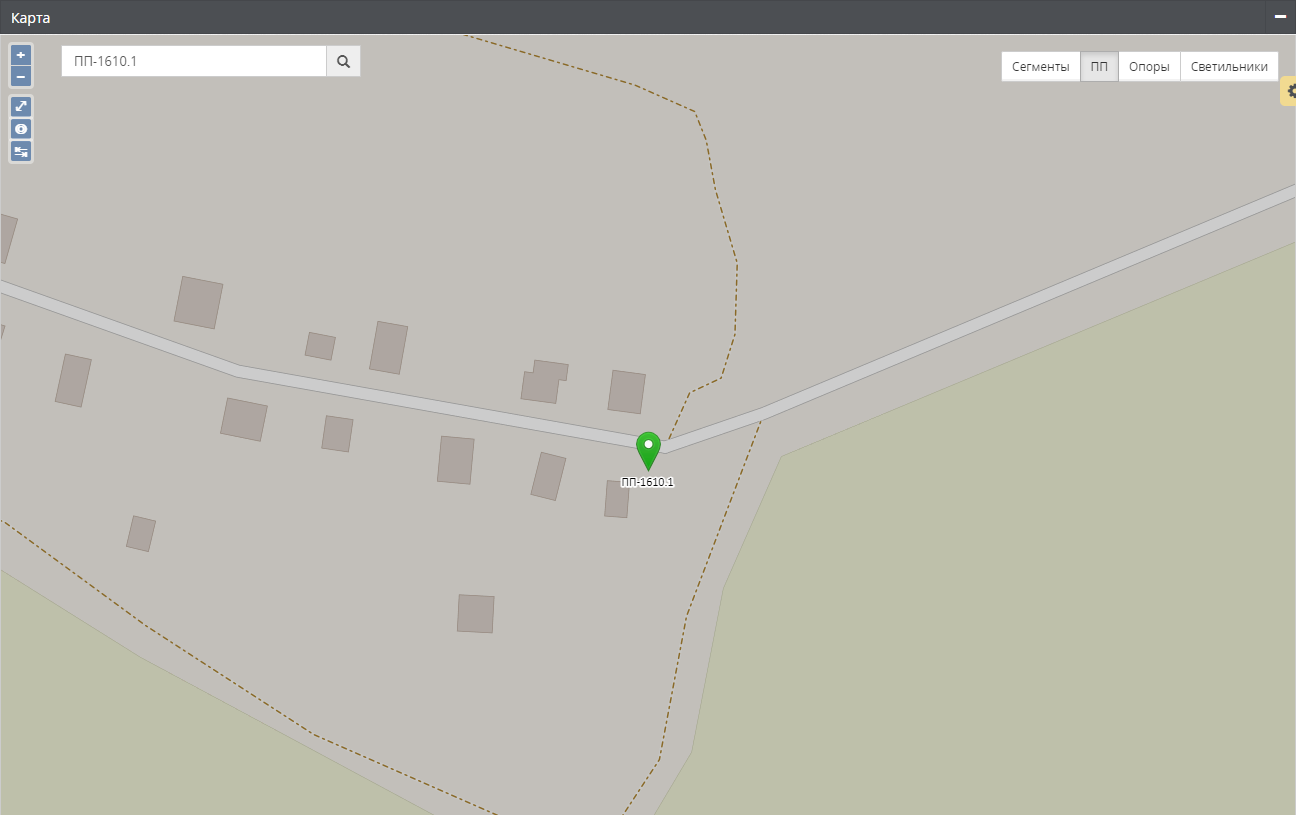

После выбора объекта разрешение на карте увеличивается и объект размещается в центре изображения

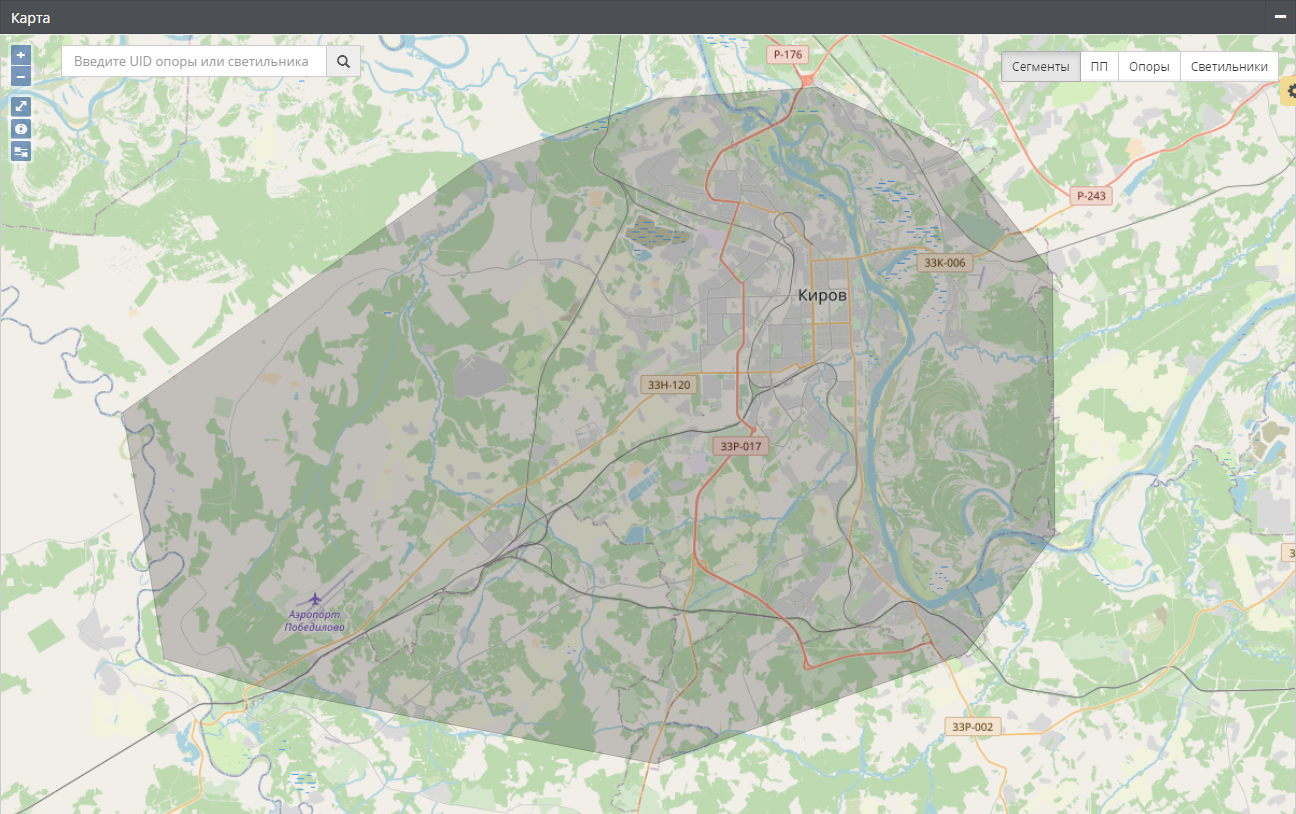

Сегменты

Сегменты это области расположения объектов, выделяются на карте серым фоном

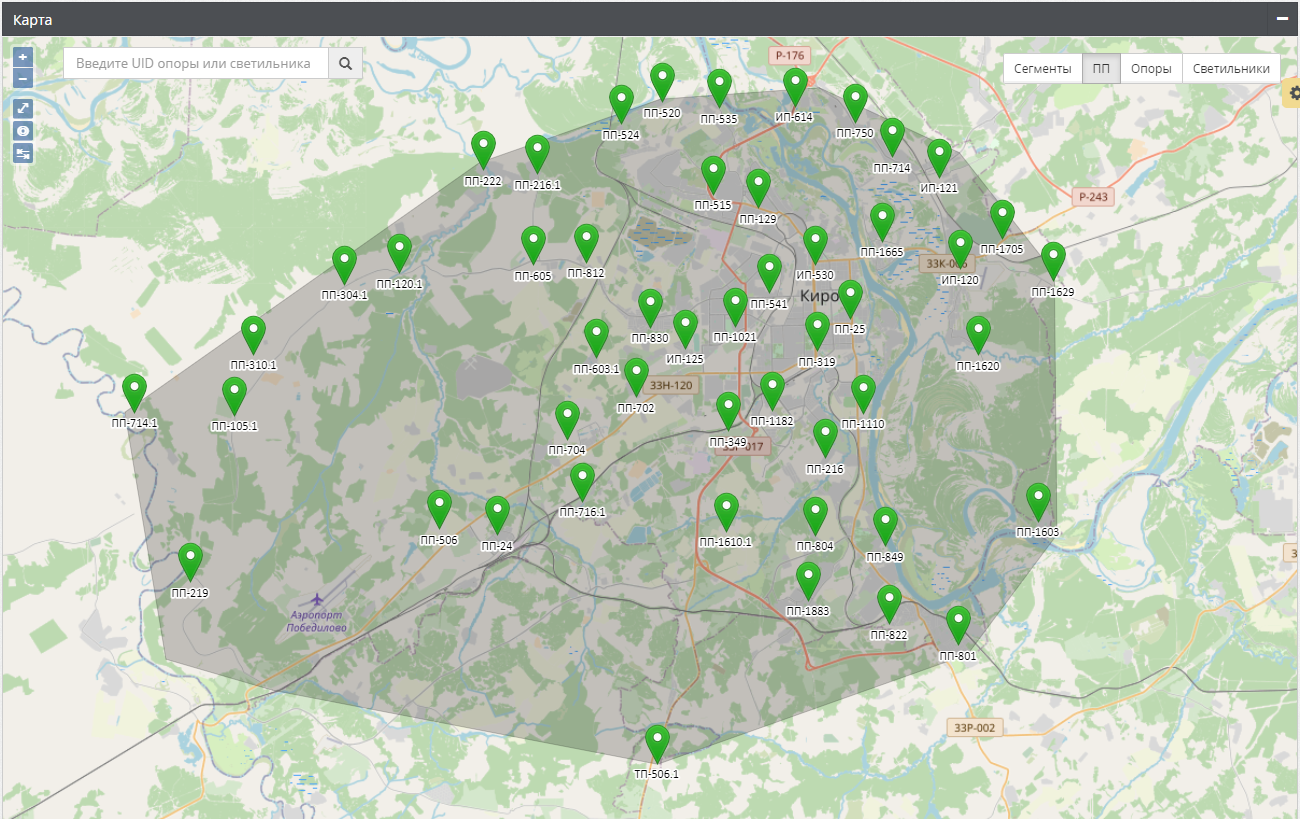

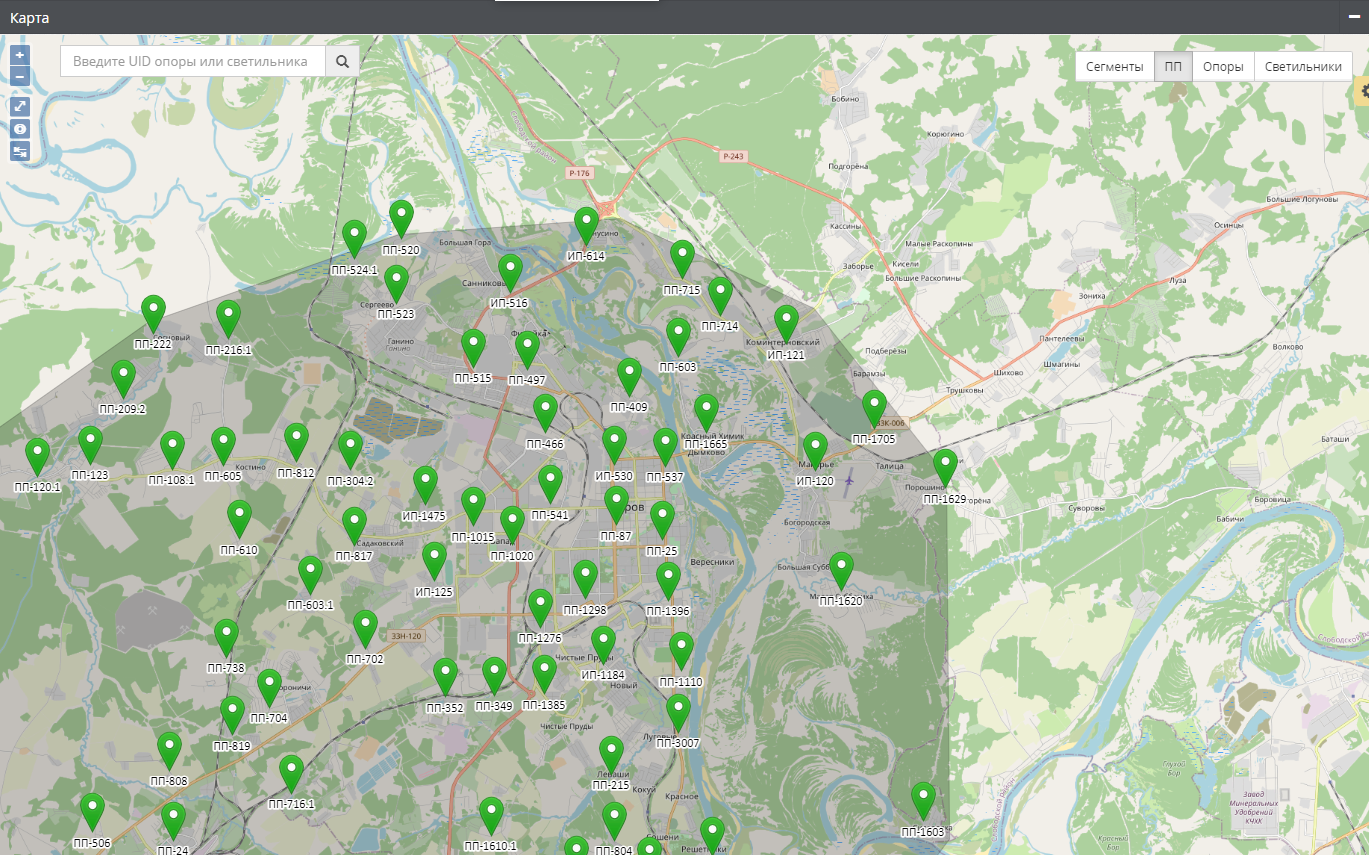

ПП - Пункты Питания

Пункты питания отмечены на карте зеленым маркером

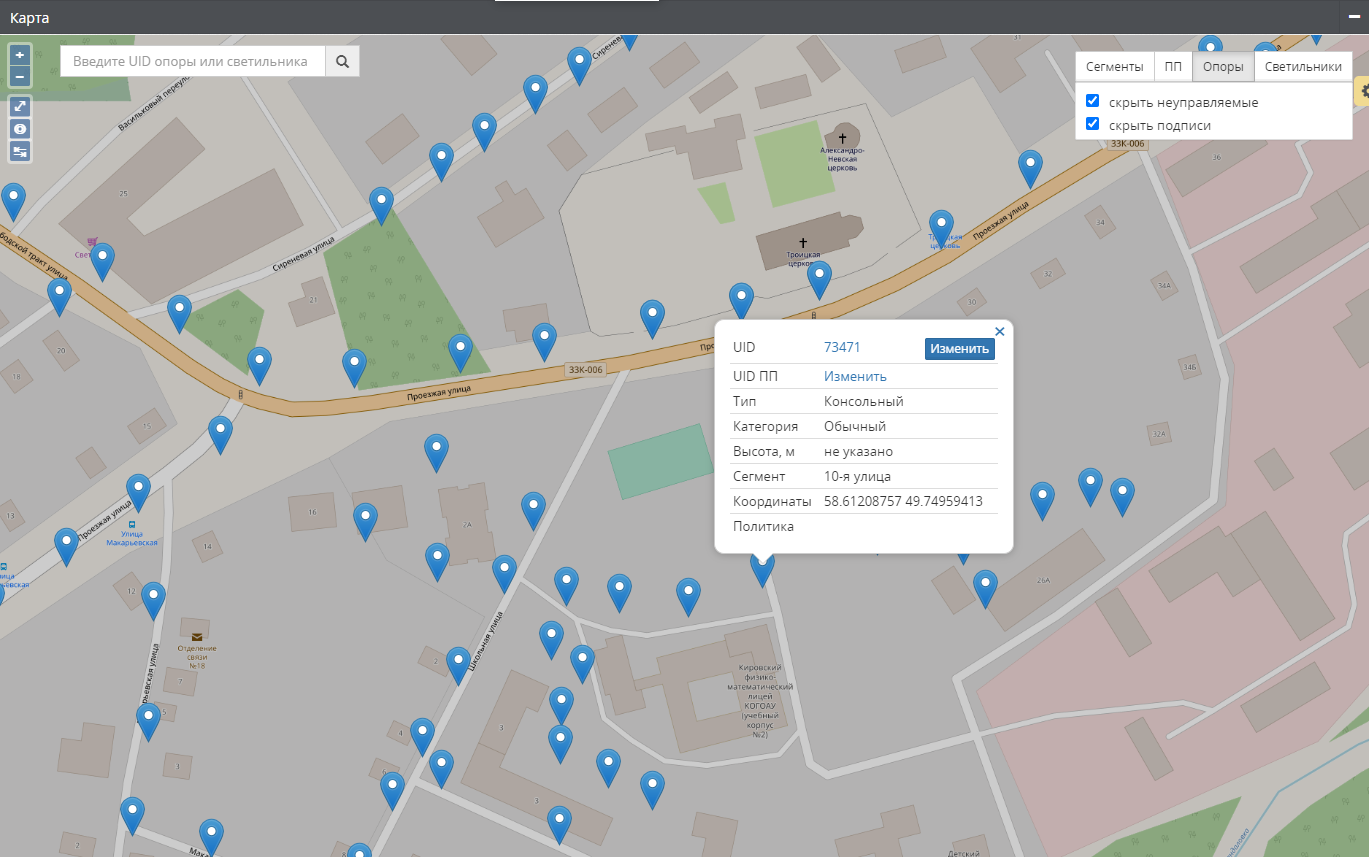

Опоры

Опоры отмечены на карте голубым маркером

Дополнительные действия

  • Для того чтобы скрыть опоры не имеющие блока управления (БУ) необходимо кликнуть на флажок скрыть неуправляемые
  • Для того чтобы скрыть подпись (информация под маркером опоры) необходимо кликнуть на флажок скрыть подписи
  • Для того чтобы получить на экране подробную информацию об опоре необходимо кликнуть на маркер опоры
  • Для того чтобы изменить характеристики опоры необходимо нажать на кнопку Изменить. Более подробно см. страница опоры

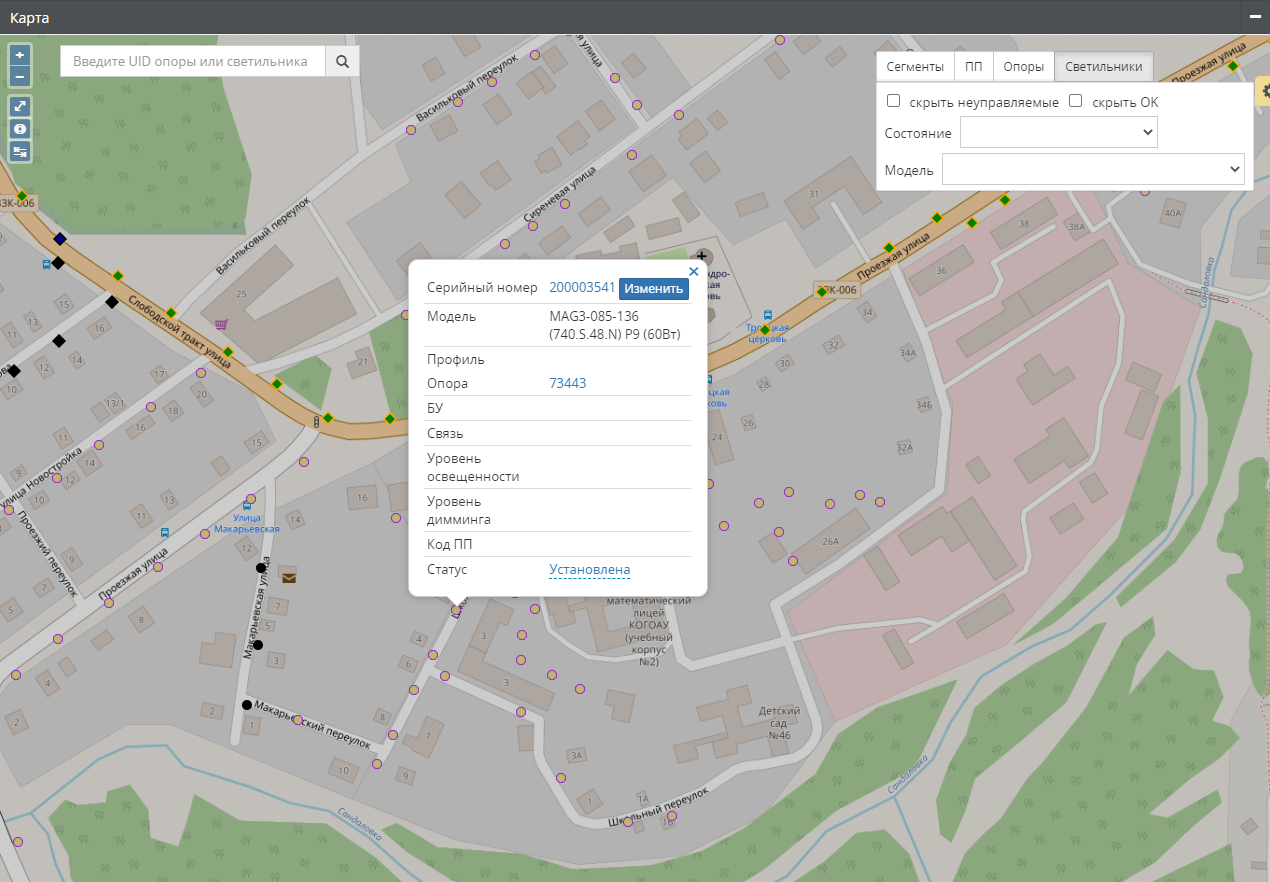

Светильники

Светильники отмечены на карте различными маркерами, характеризующими состояние светильника

Дополнительные действия

  • Для того чтобы скрыть неуправляемые светильники необходимо кликнуть на флажок скрыть неуправляемые
  • Для того чтобы скрыть управляемые работающие светильники необходимо кликнуть на флажок скрыть ОК
  • Для того чтобы показать на карте светильники с определенным состоянием необходимо кликнуть на значение в выпадающем списке Состояние
  • Для того чтобы показать на карте светильники определенной модели необходимо кликнуть на значение в выпадающем списке Модель
  • Для того чтобы получить на экране подробную информацию о светильнике необходимо кликнуть на маркер светильника
  • Для того чтобы изменить характеристики светильника необходимо нажать на кнопку Изменить. Более подробно см. Список светильников
