Радиосети

Список радиосетей

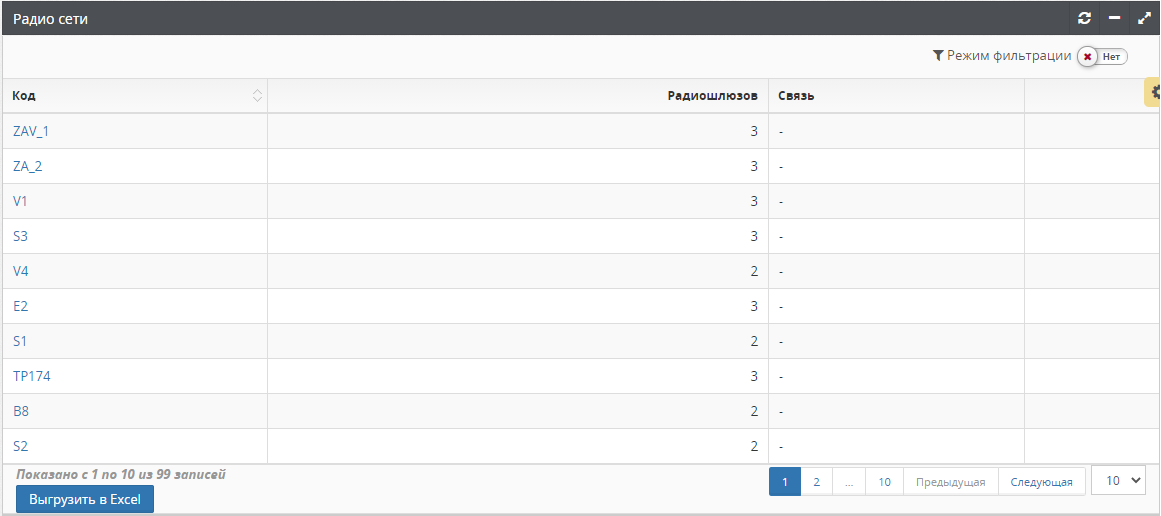

Внешний вид списка радиосетей при наличии всех прав доступа.

См. принцип работы табличного представления в разделе концепция GUI, параграф таблица.

Колонки таблицы:

Наименование Описание
Код Уникальный идентификатор радио сети. Задается инженером при проектировании радио сети.
Радиошлюзов Количество действующих радиошлюзов.
Связь Дата и время последнего успешного обмена со светильниками входящих в данную радиосеть.

Действия

  • Переход на страницу радиосети

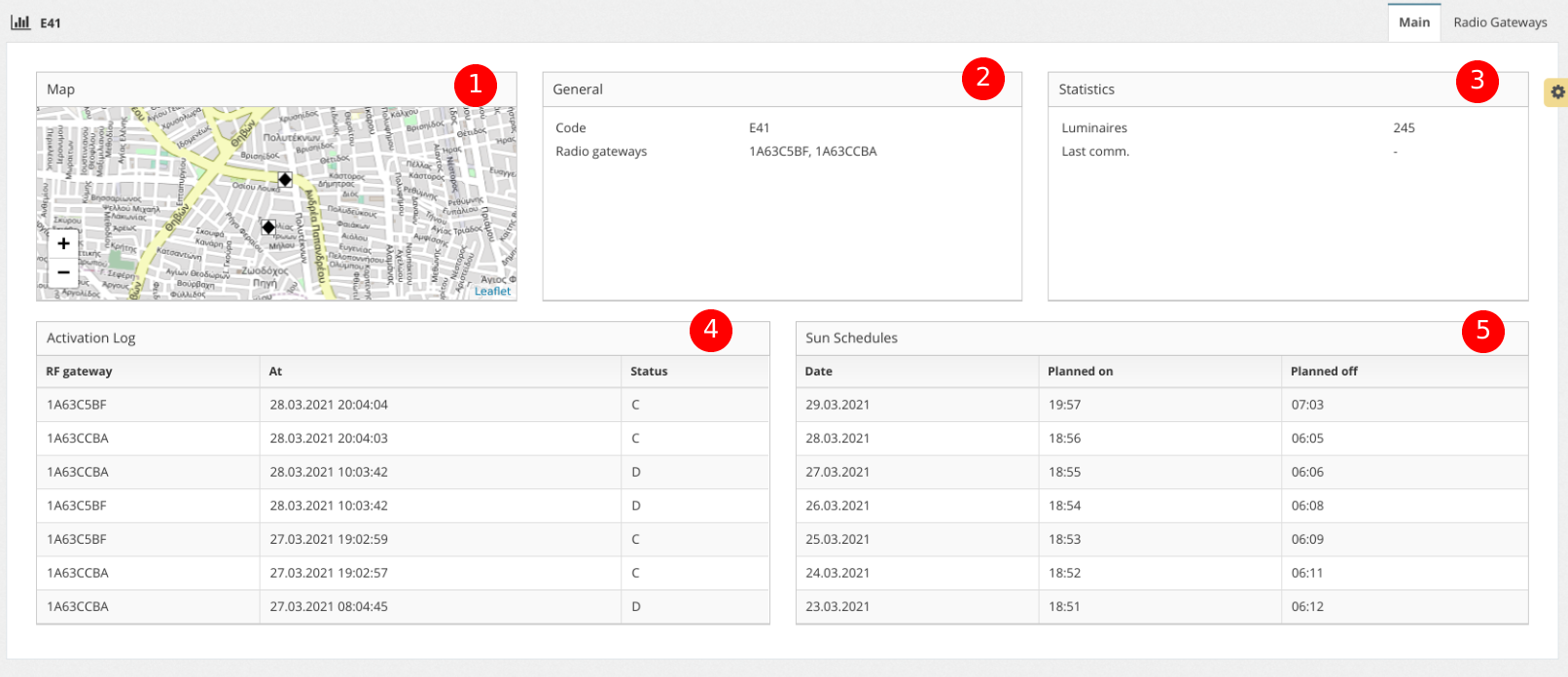

Страница радиосети

Легенда:

  1. Местоположение радиошлюзов на карте.
  2. Общая информация о радиосети.
  3. Статистика радиосети.
  4. Дата и время последних включений/отключений радиошлюзов входящих в радиосеть.
    • С - connect (подключение);
    • D - disconnect (отключение).
  5. Плановое время включения и выключения согласно утвержденному календарю.

Действия

  • Управление радиошлюзами при переходе на вкладку Радиошлюзы
Управление радиошлюзами

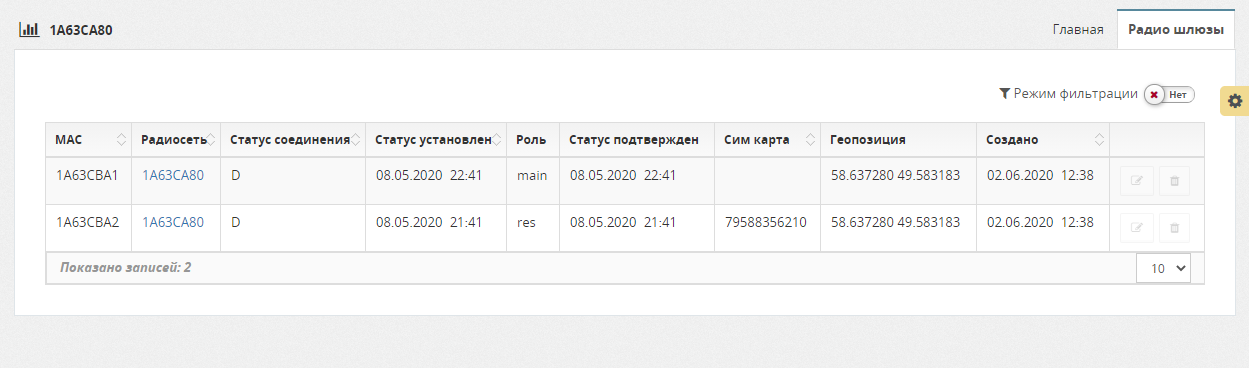

На вкладке Радиошлюзы отображается список радиошлюзов, являющихся основой данной радиосети. Пользователю доступны действия:

  • Редактировать параметры радиошлюза;
  • Удалить радиошлюз.

Подробное описание действий над радиошлюзами, описаны в актуализация характеристик радиошлюза.
