Замена контроллера ШУНО

Замена контроллера рекомендуется выполнять в одну операцию (в отличии от замены счётчика) для сохранения связи между компонентами кабинета и цифровыми портами контроллера.

Замена контроллера ШУНО

  1. Перейдите на страницу ШУНО.

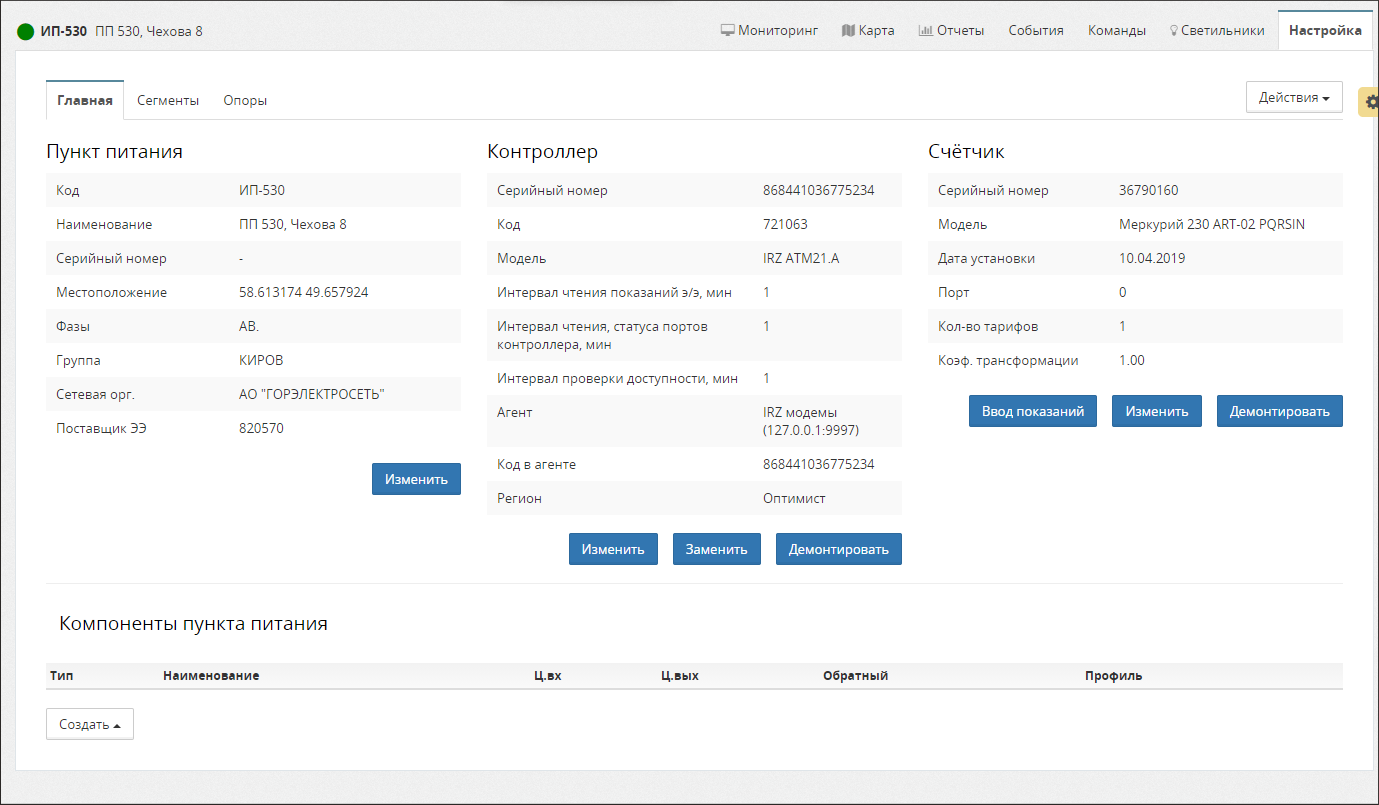

  2. Выберите закладку Настройка, подзакладка Главная.

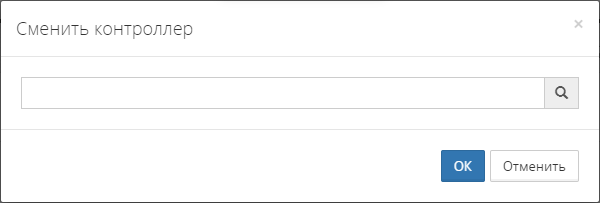

  3. Нажмите на кнопку Заменить в секции Контроллер. Появится модальное окно для ввода номера контроллера.

    3.1. Начните вводить номер контроллера. Система будет подсказывать номера свободных контроллеров, которые начинаются с введенных символов.

    3.2. Из предложенных номеров выберите требуемый. После выбора, в правой части поля ввода появится зеленая галочка, сигнализирующая что контроллер выбран.

    3.3. Нажмите кнопку Сохранить.

  4. Модальное окно закрывается. В секции Контроллер информация обновилась.

Свободный контроллер - контроллер не привязанный к ШУНО на текущий момент.

Что происходит в базе данных?

При демонтаже контроллера, в записи таблицы controllers, в одной транзакции устанавливается значение is_archive=true и создается полный дубликат записи с другим id и пустыми значениями в полях: cabinet_id, from_dt, to_dt.

При выборке контроллера для установки к ШУНО, в выборку попадают только контроллеры у которых is_archive = false и незаполненный cabinet_id.

При монтаже контроллера, в записи таблицы controllers, заполняются значения cabinet_id, from_dt. Теперь, метрики (статусы компонент ШУНО() поступающие с данного контроллера будут ассоциированы с указанным ШУНО, а команды отправляемые на компоненты ШУНО будут отправляться на данный контроллер.

Решение проблем

Система не подсказывает целевой номер контроллера

Причины:

  • Контроллер с данным номером еще не зарегистрирован в системе.
  • Контроллер с данным номером привязан к другому ШУНО в данный момент.

Решение:

  • Убедиться, в наличии контроллера с данным номером.
    • При отсутствии, создать контроллер с данным номером.
    • При наличии, демонтировать контроллер с ШУНО к которому он привязан на текущий момент, выполнив пункты 1-4.

Автоматическая замена

С версии 1.2, счетчик электроэнергии привязывается к ШУНО напрямую (не через контроллер), что дает возможность регистрировать счетчики без возможности автоматического удаленного чтения показаний.

Система может автоматически определять факт замены контроллера, при наличии счетчика электроэнергии привязанного к ШУНО. Если значение конфигурационного параметра =true, то актуальная привязка контроллера к ШУНО определяется через связку Счетчик->ШУНО.

Ожидается, что для корректной работы автоматической замены, замена контроллеров будет производится через “карантин”, то есть демонтированный контроллер некоторое время будет храниться на складе, перед установкой в другое ШУНО.

На примере контроллера IRZ и при наличии счётчика э/э.

Не требуется внесение изменений технический учет.

  1. Специалист группы монтажа физически демонтировал контроллер в ШУНО;
  2. Специалист группы монтажа физически установил новый контроллер в ШУНО;
  3. Новый контроллер в соответствии с собственными настройками, устанавливает связь с Системой выступая как клиент;
  4. Модуль NG, для первом подключении контроллера, читает серийный номера подсоединенного счетчика э/э и показания измерений;
  5. Система определяет, что контроллер не привязан к ШУНО;
  6. По номеру счётчика определяется к какому ШУНО относится счётчик;
  7. Система устанавливает привязку контроллера к ШУНО.
