Оперативный мониторинг

Оперативным мониторингом называется визуальное наблюдение информации предоставляемой Системой при помощи графических элементов: таблиц, матриц, маркеров на карте и др.

Возможно настроить формирование событий (визуально-звуковых уведомлений) привлекающих внимание диспетчера.

В рамках оперативного контроля, сутки разделяются на следующие периоды:

• наступление темного времени суток: включение освещения
• темное время суток: освещение работает
• наступление светлого времени суток: отключение освещения
• светлое время суток: освещение не работает

Контроль радиосетей

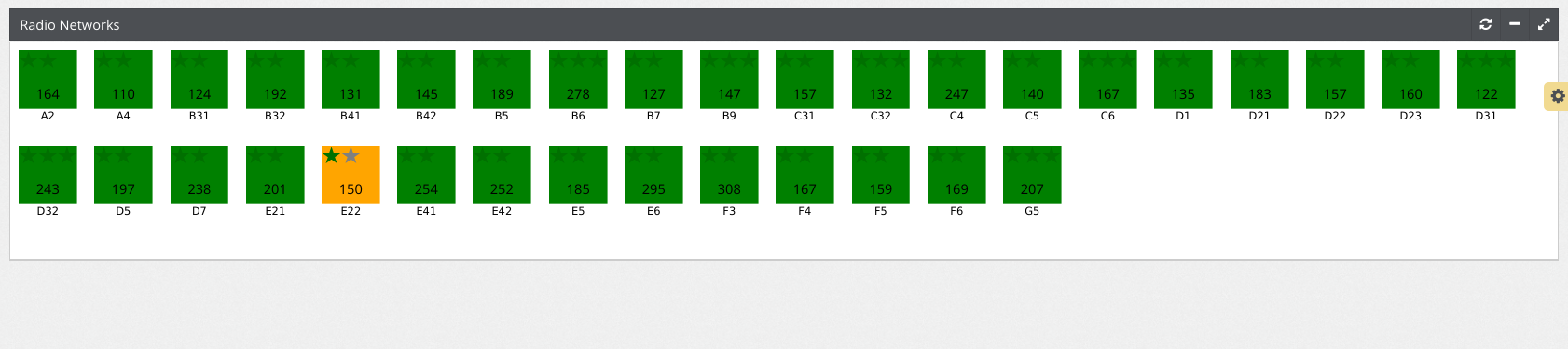

1. В главном меню выберите пункт Радиосети.

2. Отобразится матрица радиосетей.



3. Каждый прямоугольник матрицы - это одна радиосеть.

   • Звездочка внутри прямоугольника - радиошлюз;
   • Число внутри прямоугольника - количество управляемых светильников в одной радиосети;
   • Код радиосети расположен под прямоугольником;
   • Элементы матрицы отсортированы по коду радиосети.

4. При наведении указателя мыши на звездочку, отобразится код радиошлюза.

5. Количество радиошлюзов в одной радисети определяется на этапе проектирования.

6. Два радиошлюза в одной радиосети не обязательно будут запитаны от одного ШУНО.

7. Базовое цветовое кодирование элементов матрицы:

   • все звездочки зеленые - прямоугольник зеленый;
   • все звездочки серые - прямоугольник серый;
   • если звездочки разного цвета - прямоугольник оранжевый

8. При клике в прямоугольник (радиосеть) открывается [страница радиосети](/ru/docs/руководства/пользователя/технический-учет/радиосети#страница радиосети).

Возможные цветовые варианты

1. Зеленый + 3 серых - обрезан
2. Зеленый + 3 серых
3. Зеленый + желтый + 2 серых - обрезан
4. Зеленый + желтый + 2 серых
5. Зеленый + серый + желтый + серый - обрезан
6. Зеленый + серый + желтый + серый
7. Зеленый + 2 серых + желтый - обрезан
8. Зеленый + 2 серых + желтый
9. Зеленый + желтый + серый + желтый - обрезан
10. Зеленый + желтый + серый + желтый
11. Зеленый + 2 желтых + серый - обрезан
12. Зеленый + 2 желтых + серый
13. Зеленый + серый + 2 желтых - обрезан
14. Зеленый + серый + 2 желтых
15. Зеленый + 3 желтых - обрезан
16. Зеленый + 3 желтых
17. Серый + 3 черных - обрезан
18. Третий
19. Первый
20. Второй
21. Третий
22. Первый
23. Второй
24. Третий

Наступление темного времени суток

При подаче напряжения в сторону опор, радиошлюзы включаются и уведомляют центральную систему о своей работоспособности. Цветовое кодирование:

• зеленая звездочка: радиошлюз под напряжением, вышел на связь;
• звездочка серого цвета: от радиошлюза не пришло уведомление о включении;

Задача диспетчера, убедиться, что все радиошлюзы вышли на связь. Отсутствие радиошлюзов в онлайне, косвенно говорит о том, что контакторы ШУНО не включились согласно правилам. В случае применения фотоэлементов для управления контакторами ШУНО, необходимо учитывать погрешность фотоэлемента и облачности.

Возможные причины не выхода радиошлюза на связь:

• Еще не под напряжением;
• Закончился лимит трафика/денег на сим карте;
• Проблемы с GSM/GPRS сетью;
• Под напряжением, но вышел из строя;
• Украден.

Темное время суток

Во включенном состоянии, радиошлюз уведомляет центральную систему о своем статусе каждые N минут. Цветовое кодирование:

• зеленая звездочка: радиошлюз под напряжением, уведомлял о работоспособности в течении последних N минут;
• звездочка красного цвета: от радиошлюза не пришло уведомление о работоспособности течении последних N*x минут;

Задача диспетчера, убедиться, что все радиошлюзы находятся на связи.

Возможные причины потери связи с радиошлюзом:

• Сработали контакторы ШУНО (согласно расписанию);
• Короткое замыкание на линии от ШУНО;
• Закончился лимит трафика/денег на сим карте;
• Проблемы с GSM/GPRS сетью;
• Под напряжением, но вышел из строя;
• Украден.

Наступление светлого времени суток

При отключении напряжения в сторону опор, поведение радишлюза может различаться в зависимости от модели:

Радиошлюз без ИБП не может уведомить центральную систему о том, что произошла потеря напряжения на входе в устройство. Нет 100% уверенности, что связь с радиошлюзом потеряна из-за планового отключения напряжения. Цветовое кодирование:

• зеленая звездочка: радиошлюз под напряжением, уведомлял о работоспособности в течении последних N минут;
• звездочка красного цвета: от радиошлюза не пришло уведомление о работоспособности течении последних N*x минут, скорее всего плановое отключение питания;
• звездочка серого цвета: красная звездочка перекрашивается в серую в момент наступления времени отключения напряжения из астрокалендаря. Считаем, что шлюз отключился из-за планового отключения напряжения.

Радиошлюз с ИБП успевает уведомить центральную систему о потере напряжения на входе. 100% уверенность в том, что связь с радиошлюзом потеряна из-за планового отключения напряжения. Цветовое кодирование:

• зеленая звездочка: радиошлюз под напряжением, уведомлял о работоспособности в течении последних N минут;
• звездочка серого цвета: от радиошлюза пришло уведомление о потере напряжения на входе в устройство. Считаем, что шлюз отключился из-за планового отключения напряжения.
• звездочка красного цвета: от радиошлюза не пришло уведомление о работоспособности течении последних N*x минут;

Задача диспетчера, убедиться, что все радиошлюзы вовремя обесточены. Присутствие радиошлюзов в онлайне, косвенно говорит о том, что контакторы ШУНО не отключились согласно правилам. В случае применения фотоэлементов для управления контакторами ШУНО, необходимо учитывать погрешность фотоэлемента и облачности.

Светлое времени суток

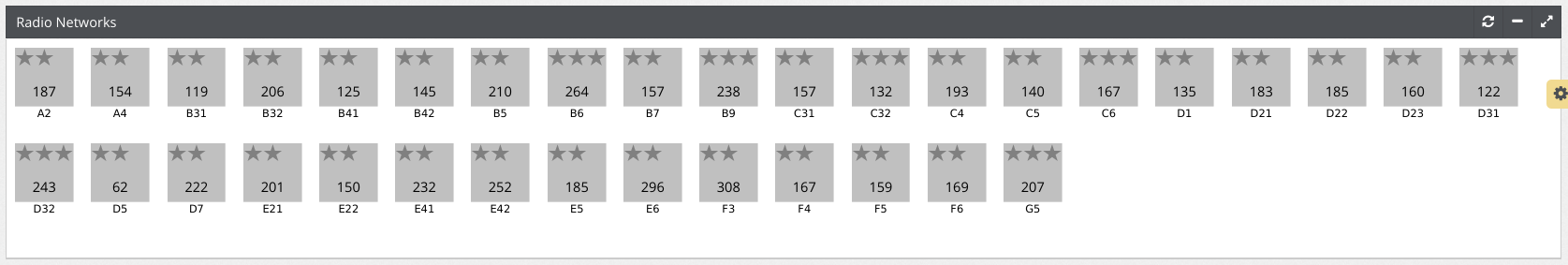

Внешний вид матрицы радиосетей в светлое время суток в нормальном режиме.

Согласно требованиям проекта, один радиошлюз может находиться под напряжением 24/7. В этом случае, полностью серой матрицы не будет.

Задача диспетчера, убедиться что все радиошлюзы находятся в оффлайне. Присутствие радиошлюзов в онлайне, косвенно говорит о том, что контакторы ШУНО включились самостоятельно или принудительно.

Контроль ШУНО

1. В главном меню выберите пункт Кабинеты.

2. Отобразится матрица кабинетов.



3. Каждый прямоугольник матрицы - это одно ШУНО.

   • Круги внутри прямоугольника - фазы;
   • Число внутри прямоугольника - мощность потребления (кВт) в момент последнего чтения счётчика;
   • Код кабинета расположен под прямоугольником;
   • Элементы матрицы отсортированы по весу группы и числовому коду ШУНО.
   • При наведении указателя мыши на прямогоульник, отобразится наименование ШУНО.

4. Цветовое кодирование фона элемента матрицы:

   • зеленый: есть связь с контроллером ШУНО.
   • оранжевый: связь с контроллером ШУНО отсутствует в течении последних N минут.
   • серый:

5. Цветовое кодирование фаз:

   • белый:
   • желтый:
   • темно-серый:

В любое время суток

Фон всех элементов матрицы должен быть зеленого цвета, что говорит о наличии связи с контроллером ШУНО.

Важно: наличие связи между центром и контроллером ШУНО, не гарантирует наличие связи между контроллером и счётчиком электроэнергии ШУНО.

Возможные причины потери связи с контроллером ШУНО:

• Закончился лимит трафика/денег на сим карте;
• Проблемы с GSM/GPRS сетью;
• Потеря напряжения на входе в ШУНО;
• Выход контроллера из строя.

Наступление темного времени суток

Круги внутри элементов матрицы закрашиваются желтым цветом, по мере включения контакторов управления исходящими линиями.

Темное время суток

Наступление светлого времени суток

Круги внутри прямоугольника должны быть темно-серыми, что говорит о том, что все фазы без нагрузки.

Светлое времени суток

Внешний вид матрицы радиосетей в светлое время суток в нормальном режиме.

Согласно требованиям проекта, один радиошлюз может находиться под напряжением 24/7. В этом случае, полностью серой матрицы не будет.

Задача диспетчера, убедиться что все радиошлюзы находятся в оффлайне. Присутствие радиошлюзов в онлайне, косвенно говорит о том, что контакторы ШУНО включились самостоятельно или принудительно.

Отслеживание аварийных событий

В верхней части приложения, всегда отображается кнопка “Аварийные события”.

- белого цвета, если нет новых критический события

- красного мерцающего цвета, если есть новые критические события.

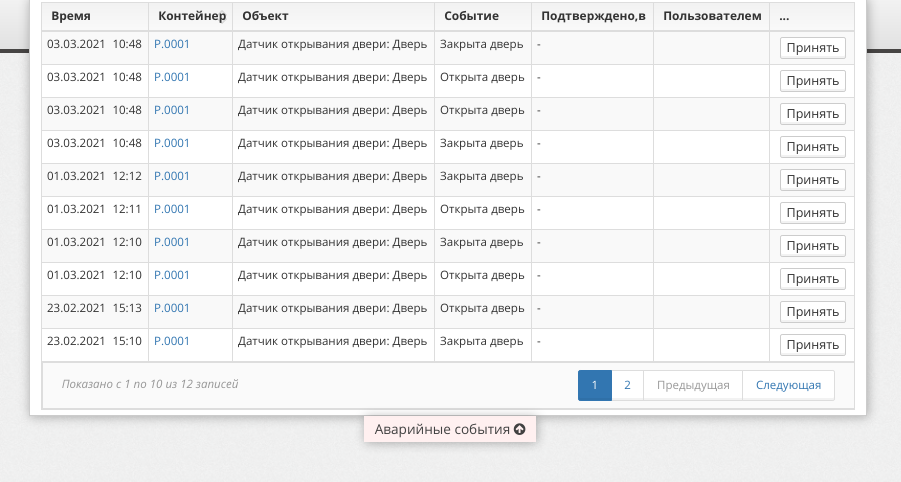

При нажатии на кнопку, выезжает панель с таблицей, где каждая строчка это критическое событие требующее реакции диспетчера.

Какое событие является критичным и требует подтверждение получения диспетчером о на этапе внедрения.

Каждое критическое событие, должно быть отмечено диспетчером как “принятое”. Для этого, необходимо нажать на кнопку “Принять” в строчке таблицы. Система фиксирует время и пользователя, кто подтвердил получение события и исключает данное событие из списка.

Особенности

• При появлении нового критического события, проигрывается звуковой сигнал;
• Аварийные события отображаются для всех пользователей, не только диспетчерам;
• Все пользователи видят не подтвержденные аварийные события, но если получение аварийного события подтверждается одним из диспетчеров (пользователем у которого есть соответствующие права доступа), событие автоматически скрывается у всех пользователей.
